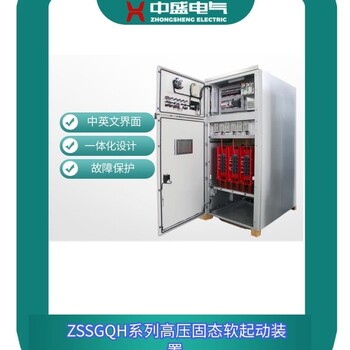

給大家介紹下高壓軟啟動柜原理圖 10KV高壓電機啟動柜價格：湖北中盛電氣生產的ZSSGQH系列高壓固態軟起動裝置采用智能化數字控制，以32位單片機為控制核心，可控硅閥 組件為執行單元，對電動機進行全自動起?？刂?。它適用于多種負載的鼠籠式高壓異步電動機，高壓同步電動機的控制。
高壓固態軟啟動柜中可控硅閥組件由多個晶閘管串并聯而成。在電機起動過程中，通過控制觸發角方式改變電機端電壓的大小，這樣軟起動裝置可以按照預先設定的起動曲線， 使電機平滑加速，當電機達到正常轉速后，旁路接觸器或斷路器合閘，電機起動完成。電機運行過 程中，軟起動裝置對電機提供監控，實時測量電機電壓、電流及狀態，并提供完善保護功能。
ZSSGQH系列高壓固態軟起動柜采用連續無級升壓方式，使電動機在起動時定子電壓由某個 初始值逐漸上升到全壓，并在升壓過程中，限制電流的增加。在此過程中，RC 阻容吸收單元吸收 可控硅反向關斷時的尖峰電壓；均壓電阻擎住可控硅電壓，串聯回路中每組可控硅電壓相等； 光纖觸發了控制器與高壓可控硅之間的電氣隔離，同時了觸發信號不受電磁干擾。
ZSSGQH系列高壓固態軟起動柜設計為柜式結構，根據產品代號可分為分體式和一體式。高壓固態軟起動柜體由 KYN28- 12 柜體改型而成，柜體采用敷鋁鋅板經 CNC 機床使用多重折彎工藝 加工之后栓接而成。柜體防護等級高，可防止雜物和蟲害侵入。

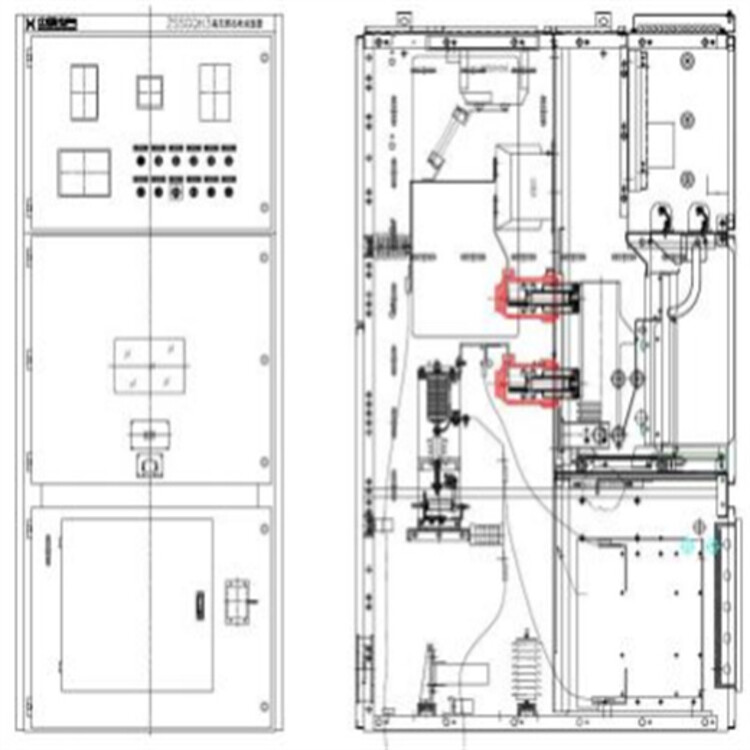

分體式高壓固態軟起動裝置即 ZSSGQH1 型，柜內器件包括：交流接觸器、可控硅閥組件、 避雷器、 電流互感器、電壓互感器、軟起動控制控制系統等。裝置內部結構簡單，各部分模塊化設計，維護檢修簡單方便。柜內的布置見圖
一體式高壓固態軟起動柜即 ZSSGQH3 型。斷路器采用手車式，安裝在斷路器室內；控制器 及二次器件安裝在低壓室內； 電壓互感器安裝在母線室內；旁路接觸器及電流互感器安裝在電纜室內。
一體式固態軟起動設備柜內器件包括：真空斷路器、交流接觸器、可控硅閥組件、避雷器、電 流互感器、電壓互感器、軟起動控制系統，微機保護裝置等，柜內的布置見圖
高壓電機軟啟動柜訂購的產品型號；
所配電機型號、功率、電壓、電流；
負載名稱（工況說明）；
特殊使用要求用戶，訂貨時向供方說明；
ZSSGQH1型為分體式軟起動，ZSSGQH3型為具備軟起動、開關柜功能一體化軟起動、旁路軟起動，分體式或一體化軟起動均可以和其它KYN柜體并柜或并排安裝。
