高爐冶煉是當今煉鐵工藝中主要的煉鐵方法。時事檢測出高爐煤氣中各組分的含量可以及時反應出爐內狀況，指導高爐的操作，從而了高爐穩定順利的運行，同時為提高產品質量、產量起著十分重要的作用。

為了提高煉鐵的經濟性，降低成本，國內許多高爐噴煤工藝采用噴煙煤或參噴煙煤完成煉鐵工藝。由于煙煤揮發性和可燃性比較高，在磨煤機磨煤時，進入過多的氧氣易引起爆炸，所以在磨煤機前的熱風管道上以及磨煤機之后的布袋除塵器之后都要檢測氧的含量，若氧含量過高，則要報警。在煤粉倉中，還要檢測CO的含量，當CO含量過高時，需要及時沖氮，防止事故發生。

1.系統設計思路高爐噴煤，特別是噴吹高揮發性、強爆炸性的煙煤時，安全性差。因此采用的安全保護措施。實時響應的氣體在線分析儀的應用可確保高爐噴煤系統的安全，分析系統通過對高爐噴煤系統中的煤磨機入口的O2濃度進行在線檢測，以煤磨機的安全；通過對布袋除塵出口O2濃度進行檢測...

1.系統設計思路

高爐噴煤，特別是噴吹高揮發性、強爆炸性的煙煤時，安全性差。因此采用的安全保護措施。實時響應的氣體在線分析儀的應用可確保高爐噴煤系統的安全，分析系統通過對高爐噴煤系統中的煤磨機入口的O2濃度進行在線檢測，以煤磨機的安全；通過對布袋除塵出口O2濃度進行檢測，以實時反映煤磨機與布袋出口間的管道泄漏信息；通過對煤粉倉的CO2濃度進行實時的監測，從而反映煤粉倉CO的聚集信息并提供相應的安全操作控制依據。

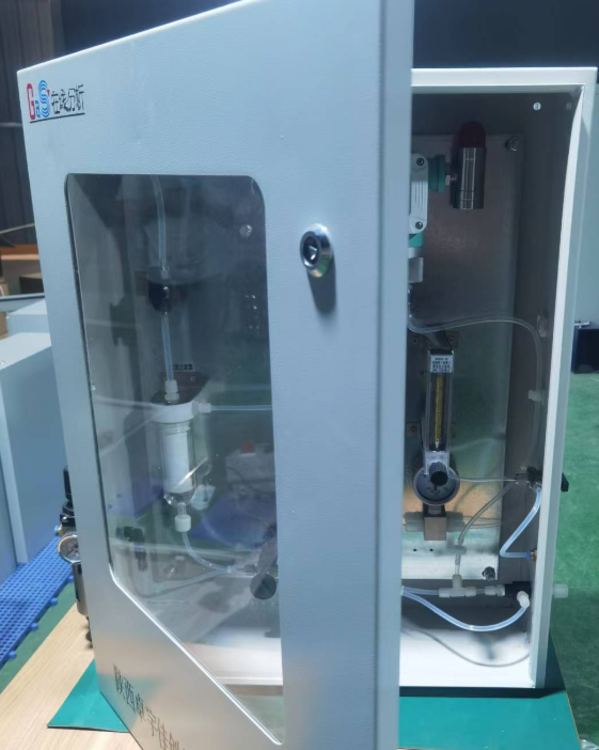

煤粉倉內一氧化碳濃度的監測主要通過使用一氧化碳分析儀進行，這些儀器能夠?qū)崟r(shí)監測煤粉倉內的CO濃度，一旦濃度超過安全閾值，便能立即發出警報，通知操作人員采取相應措施，避免安全事故的發生。此外，這些分析儀還能夠通過4-20mA、RS485等信號輸出方式，與工廠的控制系統相連，實現自動化控制，進一步提高生產安全。

測量組分：O2、CO

測量原理：O2-電化學原理；CO-紅外不分光

測量范圍：見如上表格

穩 定 性：O2 -≤±1%FS；CO -≤±2%FS

響應時間：T90≤10 秒

流量：400mL/ min；

控制輸出：繼電器觸點輸出,且可由用戶任意設置；

觸點容量：220VAC，2A/24VDC，1A；

模擬輸出：4～20mA(訂貨時說明)，標準負載：≤500Ω；

通訊輸出：RS-232 或RS-485(訂貨時說明)；

系統整體參數：

分析儀防爆等級：不防爆

檢測原理：電化學/紅外、激光

安裝方式：抽取式安裝

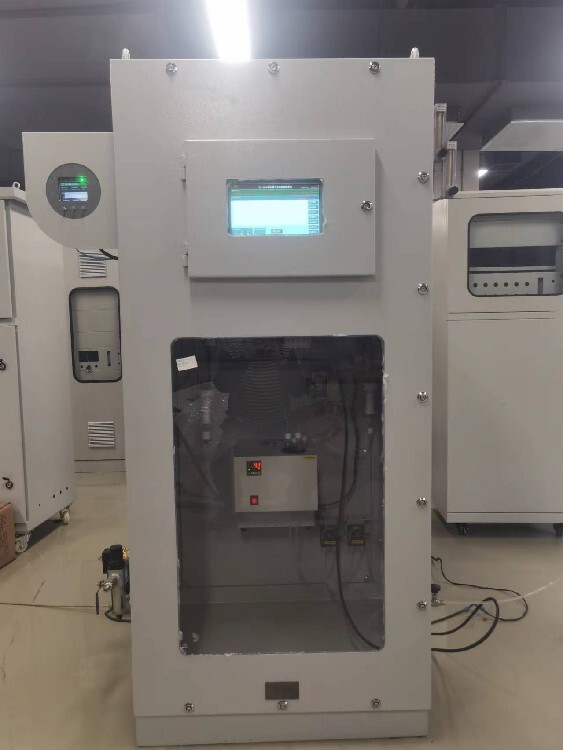

儀表柜室外安裝、碳鋼噴塑、耐腐蝕符合買方現場工況

柜體以及管路配件、分析儀表取樣部分、氣路部分、及接液部分：316S不銹鋼或耐腐蝕材質含銅鋅量＜3%

安裝位置：現場抽取式安裝

監測項目：氧、一氧化碳

技術解決方案?包括使用可調諧半導體激光吸收光譜（TDLAS）技術的監測系統，這種技術具有高光譜分辨率和的抗背景氣體交叉干擾性能，適用于高濕、高溫、高粉塵等惡劣工況。系統特點包括高測量精度、長使用壽命、低維護成本等?

高爐噴煤磨煤機一氧化碳濃度高的原因包括燃燒不完全、磨煤機負荷過大、煤粉細度不合適等。控制一氧化碳濃度的常見措施包括優化燃燒條件、調整磨煤機運行參數、提高煤粉細度、加強燃燒過程監測和控制等。高爐系統中的噴煤磨煤機是將煤炭磨成粉末并注入高爐內進行燃燒。一氧化碳（CO）是一種有毒氣體，其濃度過高可能產生安全風險，并對環境造成污染。導致一氧化碳濃度高的原因可能是燃燒不完全，即燃燒過程中煤炭沒有充分燃燒而產生的。其他原因可能包括磨煤機負荷過大，導致燃燒條件不穩定，以及煤粉細度不合適，影響煤粉的燃燒效果。
