一、PLC控制柜的生產標準是什么
1、PLC控制柜側及前后門均采用2.0mm厚冷軋鋼板，兩側1.5mm制作厚冷軋鋼板。電氣控制柜與plc控制柜區別。
2、PLC控制柜前后開門，前門設計玻璃窗(玻璃窗觀察柜內PLC以及主要設備的工作狀態，門體整體美觀為準，幾個控制柜門應保持一致)，然后雙開門。
3.蓋板設置在柜體下部的底部，蓋板分為前后兩塊。每個蓋板設置在靠近線槽的兩側*出線孔，蓋板應為2.0mm厚鋼板，加筋條。價格合理的plc電氣控制柜。
4.控制柜內設備部件安裝前后布置，即雙面立梁結構，前后立梁之間，前立梁面至前門的凈空，后立梁至后門的凈空。
5、PLC排氣扇安裝在控制柜的頂部，照明燈管安裝在柜的頂部和后部，照明燈管安裝在儀表柜的頂部和后部。
6.柜內兩側靠近柜側板的垂直線槽應靠近側板，以確保柜內有效的凈空間。
7、PLC柜中S7-/基板安裝在絕緣膠板上，基板與柜體絕緣。
8、PLC柜內部件及其他部件(柜內布置圖)按安裝圖紙要求。
9.柜內接線按圖紙?jiān)O(shè)計，柜內短接線端子應短接，柜內接線(多股銅芯軟線)規格嚴格按照接線規定執行。
二、PLC控制柜的種類
PLC控制柜的種類很多,但大致可分為以下三類:全數字式、半數字式、嵌入式。全數字式控制柜作為常規產品,雖然控制板稍大,但控制板和I/O控制板分離,所有I/O控制都可通過I/O口直接接入控制板。但該類控制柜的控制板和I/O控制板合為一體,不能單使用,也不能分離使用。
三、PLC控制柜一般包括以下五部分
1、氣開關
一個總的空氣開關，這個是整個柜體的電源控制。相信每個柜子都要有的一個東西。
2、PLC
這個要根據工程需要選擇。打個比方如果工程小可以直接就是一個一體化的PLC 但如果工程比較大 可能就需要模塊、卡件式的，同時還可能需要冗余(也就是兩套交替使用)。
3、電源
一個24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據是否確實需要來定是否要這個開關電源。
4、續電器
一般PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖 需要PLC供的節點卻是220VAC的，那么你就在PLC輸出口加上一個繼電器，即指令發出時 繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用續電器。
5、接線端子
這個肯定是每個柜子都的東西 根據信號數量可以配置。如果只是一個單純的PLC控制柜 基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量?；蛘吣阋狿LC接至上位機，可能就需要增加交換機什么的。視情況而定。
四、PLC控制柜的四大主要功能
1、電源切換與保護
PLC機柜內有斷路器，與進線電源相連。除連接和斷開電路外，還能保護短路和過載。維修時切斷電源。
2、啟停控制功能
PLC變頻柜面板配有人機界面，變頻啟停按鈕用于控制變頻裝置的運行。按鈕也可安裝在面板上。
3、PLC控制柜的面板
配有電壓表、電流表、頻率表和各種指示器，如電源指示器、報警指示器、操作指示器、工作頻率指示器等，監控變頻器的輸入電壓和輸出電流，輸出頻率和各種工作狀態直觀。這些數據也可以在人機界面上看到。
4、通信功能
PLC控制柜可與上位機連接，實現遙控、遙測、遙信。
五、使用范圍

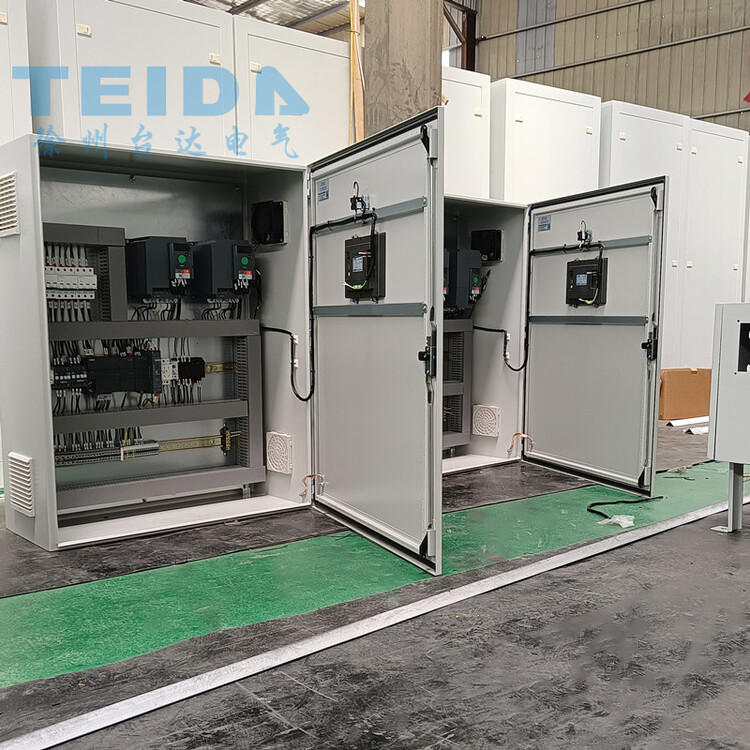

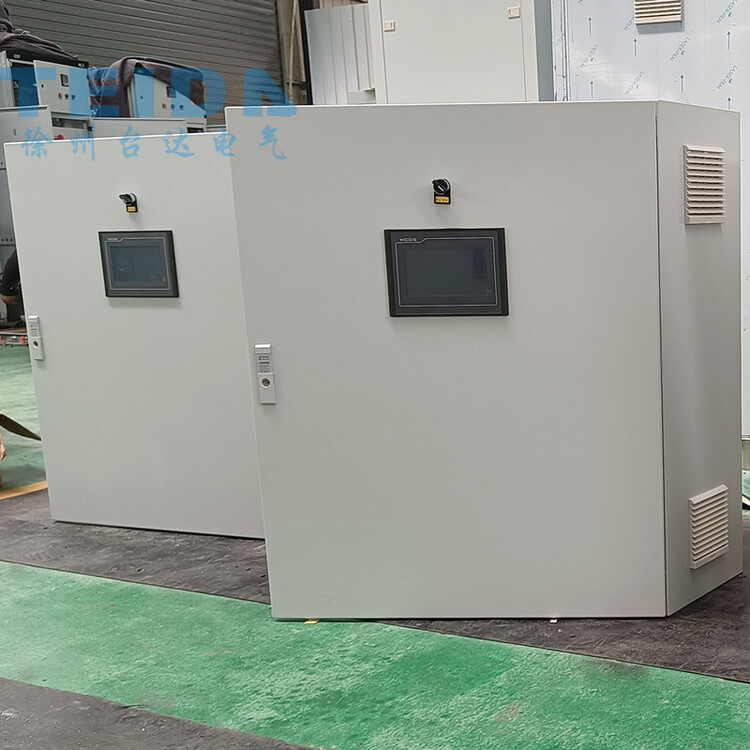

六、控制柜系統設備展示圖片(僅供參考)：
七、選擇我司徐州臺達電氣的理由:
八、成套控制柜設備產品的細節展示：
