配線架是一種用于終端用戶線或中繼線，并能對它們進行調配連接的設備，是管理子系統中重要的組件。以下是關于配線架的詳細介紹：
作用與功能
管理線纜：配線架是實現垂直干線和水平布線兩個子系統交叉連接的樞紐，前端的信息點線纜進入設備間后首入配線架，將線打在配線架的模塊上，然后用跳線連接配線架與交換機，使布線系統的移動和改變更加便利。
保護設備：通過配線架，線纜的插拔在配線架上進行，避免了直接插拔交換機等設備的端口，減少了對設備端口的損壞，延長了設備的使用壽命。
故障排查：當網絡出現故障時，配線架可以幫助技術人員快速定位問題線路，通過檢查配線架上的連接情況和跳線狀態，能夠更地排查故障，減少維修時間和停機時間。

配線架的工作原理核心是通過 “物理端接 + 跳線調度”，實現 “水平 / 垂直線纜” 與 “網絡設備端口” 的靈活連接與管理，本質是搭建一個可靈活調配的 “中間轉接樞紐”，避免直接對核心設備（如交換機）或固定布線進行頻繁插拔，從而簡化網絡管理、降低設備損耗。
核心邏輯：“固定端接” 與 “靈活跳線” 分離
配線架的工作流程可拆解為 “兩步端接 + 一步調度”，核心是將 “不可移動的固定布線” 和 “需要頻繁調整的設備連接” 分開處理：
步：固定端接 —— 接入 “鏈路”
來自工作區（如辦公室、機房工位）的水平線纜（或來自樓層間的垂直干線線纜），會通過 “打線” 或 “模塊安裝” 的方式，端接在配線架的 “后端端口”（通常是背面的接線端子 / 模塊）。
例如：辦公室的網線從墻面插座穿到機房后，會將 8 芯線按 T568A/B 標準，用打線刀壓接在配線架背面的 IDC（絕緣位移連接）端子上，形成 “連接”，這一步一旦完成，除非布線改造，否則不再改動。
第二步：設備端接 —— 對接 “核心設備”
配線架的 “前端端口”（通常是正面的 RJ45 接口，或光纖的 LC/SC 接口），通過跳線（如之前提到的超五類 / 六類跳線）與核心網絡設備（如交換機、路由器、服務器）的端口連接。
例如：用一根六類跳線，一端插在配線架正面的 1 號 RJ45 口，另一端插在交換機的 24 號端口，完成配線架與設備的臨時連接。
第三步：靈活調度 —— 通過跳線改變連接關系
當需要調整網絡拓撲（如某工位的電腦需切換到另一臺交換機，或新增設備需要接入）時，無需改動后端的固定布線，只需更換或調整 “前端的跳線”：
比如：原本連接 “配線架 1 號口→交換機 24 號口” 的跳線，改成 “配線架 1 號口→交換機 8 號口”，即可快速完成該工位設備的網絡接入調整，全程不觸碰固定布線和交換機本身的端口。

一舟超五類配線架和六類配線架在性能參數、內部結構、適用場景等方面存在區別，具體如下：
性能參數
傳輸帶寬：超五類配線架的帶寬為 100MHz，適用于一般的千兆網絡（1Gbps）。六類配線架的帶寬升級至 250MHz，可支持 1Gbps 網絡傳輸距離達 100 米，10Gbps 網絡傳輸距離達 55 米。
內部結構
超五類配線架：內部結構相對簡單，通常沒有十字骨架或其他復雜的固定裝置。
六類配線架：六類非屏蔽配線架增加了絕緣的十字骨架，將雙絞線的四對線分別置于十字骨架的四個凹槽內，六類屏蔽配線架在此基礎上還增加了屏蔽層，如鋁箔或金屬編織網等。
適用場景
超五類配線架：適合家庭用戶、小型企業布線，滿足基礎網絡需求，如日常上網、視頻播放等。
六類配線架：適用于企業辦公、大型辦公樓、數據中心等中網絡需求場景，能更好地應對高清視頻、云計算、大數據等高流量場景。
外形尺寸

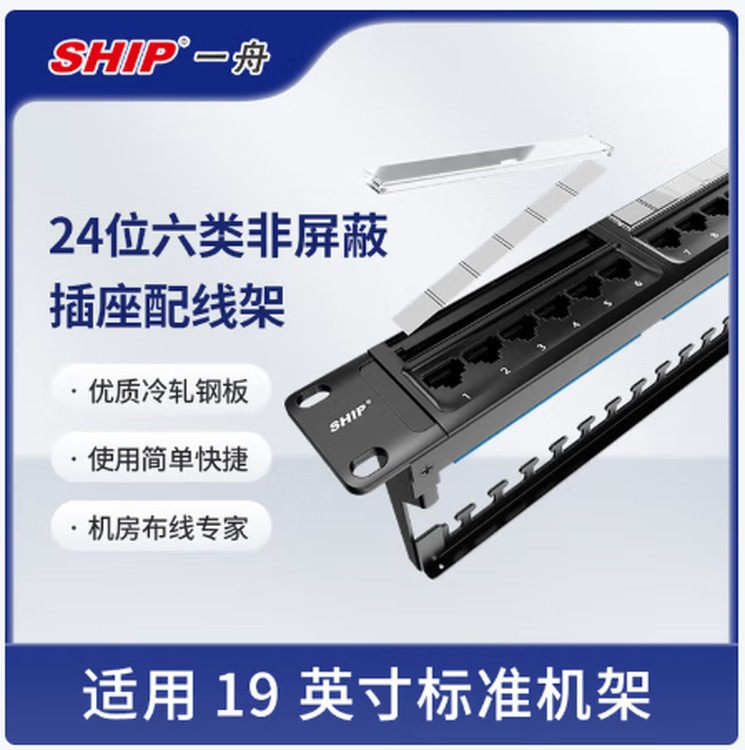

超五類配線架：如 24 位超五類非屏蔽插座配線架 P197-24 的外形尺寸為 482.6×125×44mm。
六類配線架：如 1U 48 位六類屏蔽插座配線架 P221S-C6 的外形尺寸為 482.6×153.1×44mm，相比超五類配線架更寬一些。
