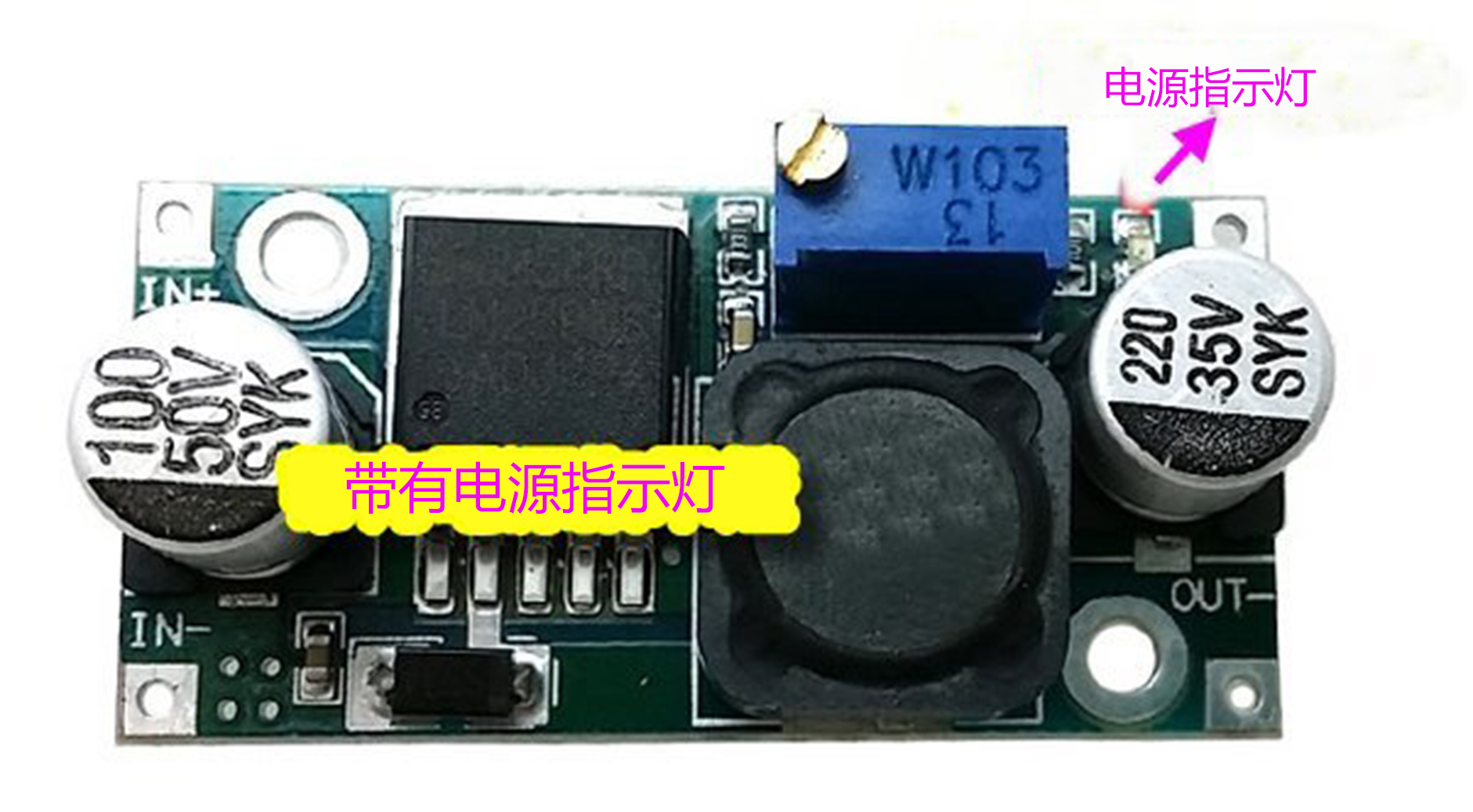

深圳市福碩光電研發的FS2596S直流降壓模塊（又稱DC-DC轉換器/DC-DC模塊電源） ，輸入電壓必需比輸出電壓高；輸出2A以下可以長時間不用加散熱片輸出電流大于2.5A（或輸出功率大于10W）長時間工作請加散熱片。有電源指示燈的FS2596S就是您的好選擇。接錯不會亮，有沒有在運作一目了然。

FS2596S DC-DC降壓電源模塊應用圖

可利用一字起子轉動藍色電位器（順時針轉升壓，逆時針轉降壓），

配合三用電表邊轉邊調出您需要電壓。

IN+   ：接輸入電源的正極

IN-   ：接輸入電源的負極

OUT+: 接輸出正極

OUT-：輸出端負極

※FS2596S DC-DC降壓模塊具有

工業級、底紋波、大電流、率的特點：

輸入電壓：3.2V~46V

輸出電壓：1.25V~35V

輸出電流：3A（大）

轉換效率：92%（高）

輸出紋波：<30mV

開關頻率：65KHz

工作溫度：-45℃~ +85℃

尺寸大?。?3mm * 21mm * 14mm（長*寬*高）

打了密集的散熱孔，散熱能力強！

在輸入與輸出端分別增加X7R高Q高頻旁路電容，電磁兼容性能！

需要大電流長時間工作建議加上散熱片；

買家注意：本降壓模塊只能用于降壓。

輸出2A以下可以長時間不用加散熱片。

輸出電流大于2.5A（或輸出功率大于10W）長時間工作請加散熱片。

電氣參數：

輸入：直流3.2V至35V（輸入的電壓比要輸出的電壓高1.25v以上。不能升壓）

輸出：直流1.25V至30V電壓連續可調，率大輸出電流為3A。

特點：全部使用固態電容，36u加厚線路板，高Q值大功率電感帶輸出LED指示燈

尺寸：41（長）*20（寬）*14（高）mm（含電位器）小帶定位孔帶LED指示燈的DC-DC

使用方法：

接入電源（3-35V），調整藍色電位器旋鈕（一般順時針旋轉升壓，逆時針旋轉降壓）并用萬用表監測輸出電壓達到需要電壓為止.

接線方式：

1.焊接，直接將電源線焊在輸入（輸出）端口；

2.焊插針，可以通過引線插入插針或者插在洞洞板上使用；又或者加引腳后直接焊接在PCB上。

應用例子：

1.車載穩壓電源，只需要將本模塊輸入端接上汽車點煙嘴供電，就可以調節電位器，輸出電壓就可以在1.25-30V任意調整，為您的手機、MP3、MP4、PSP充電等許多設備供電，非常簡單方便。

2.給電子設備供電，當設備需要3-30V供電而手里對應電壓電源時，用這個模塊就可以方便的把電壓調到所需電壓，解決困擾。

3.系統工作電壓測試，做項目時可以使用本模塊調試出各種電壓測試系統工作電壓范圍，非常輕松方便。

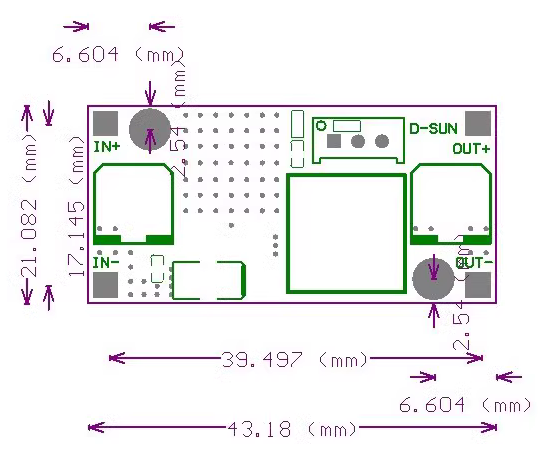

尺寸規格：
