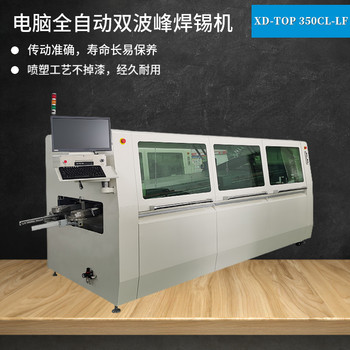

常州TOP波峰焊可焊新能源控制板 電源主板波峰焊合適焊大功率電源

整機特點：
1、外觀設計：新穎，采用磷化噴塑處理工藝,不掉漆，。
2、熱風預熱：模塊式預熱， 對流熱風預熱區，變頻調節風量，使PCB獲得的預熱效果。
3、合金鏈爪：配雙鉤爪+山字型軌道
4、可調節噴口設計：波峰可隨PCB板寬窄調節，大大減少了焊接PCB小板時錫的氧化量。
5、傳動機構：采用精密模塊化設計，傳動準確，壽命長，易保養。
6、運輸系統：閉環控制。無級調速，控制PCB預熱與焊接時間。
7、加熱系統：溫度采用PID閉環控制，溫控穩定可靠。
8、助焊劑噴霧裝置：步進馬達閉環式自動跟蹤噴霧系統，噴霧寬度和噴霧時間自動調節，并可按需設置提前和延長噴霧時間；隔離式設計，整體可拉出，并可拆卸，快速清潔維護；
9、冷卻模塊:大風量上下急冷模塊
10、控制系統：智能化控制程式，采用品牌電器，確保設備運行穩定。
11、人機界面：采用自主品牌電腦，確保系統可靠性和穩定性。
12、自動開關機：可按用戶設定的日期、時間及溫控參數進行。
13、故障提示：系統故障自我診斷，原因自動顯示，故障排除方法隨時查詢。
14、經濟運行：過板自動噴助焊劑，自動起波峰，大限度地減少助焊劑的使用量和錫的氧化量。
15、保護系統：短路及過流保護，對設備關鍵電器元件起保護作用。

整機技術參數：
PCB板寬度范圍：Max.50~350mm
PCB板運輸高度：750±50mm
PCB板運輸速度：0~2000mm／Min
PCB板運輸角度（焊接傾角）：3~7度
PCB板運輸方向：L→R/R→L（可選）
PCB板上元件高度限制：Max.100mm
波峰高度范圍：0—12mm可調，并保持波峰平衡
波峰數量 ：2
預熱區長度：600×3=1800mm
預熱區數量：3
預熱區功率：5×3=15kw
預熱區溫度：室溫~250℃可設置
加熱方式：熱風
適用焊料類型：無鉛焊料/普通焊料
錫爐功率：13kw
錫爐溶錫量：Approx.500kg
錫爐溫度：室溫~300℃、控制精度±1-2℃
溫度控制方式：P.I.D+SSR
整機控制方式：PLC+電腦
助焊劑容量：Max5.2L
助焊劑流量：10~100ml/min
噴霧移動方式：步進電機
電源 ：3相5線制 380V
功率（總功率）：max.28kw
正常運行功率：Approx.8kw
氣源 ：4~7KG/CM2
機架尺寸：L3600×W1400×H1650mm
外型尺寸：L4300×W1450×H1750mm
重量 ：Approx1800kg
