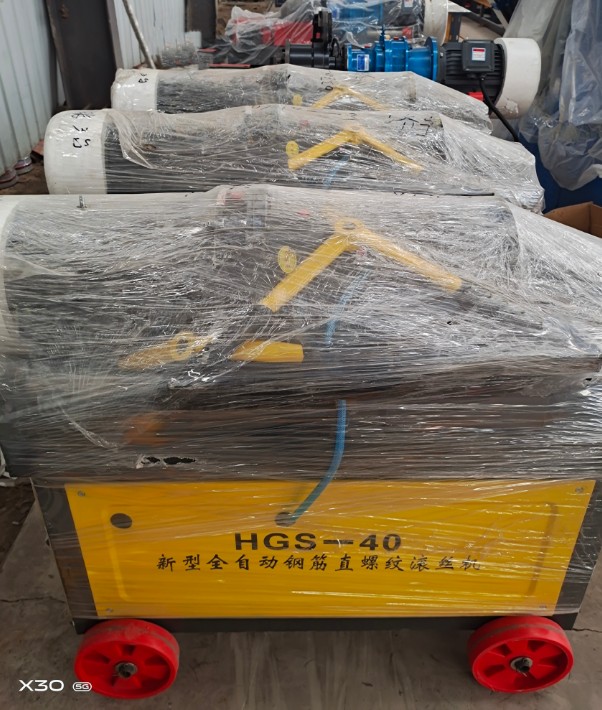

數控鋼筋滾絲機。鋼筋滾絲機主要用于建筑工程帶肋鋼滾軋直螺紋絲頭，是實現鋼筋連接的關鍵設備。可加工直徑16-40mm的HRB335和HRB400級帶肋鋼筋。 面向
二．特點 可一次裝夾完成從剝肋到滾軋螺紋的加工過程。加工螺紋的牙形飽滿，尺寸精度高機械強度高。
既可加工正扣螺紋，也可加工反扣螺紋。
本機操作簡單、結構緊湊、工作可靠，具有特的刀具自動開合機構。
可加工直徑范圍為16－40mm的HRB335和HRB400級鋼筋。

四．主要技術參數
1．加工鋼筋直徑范圍：φ16-φ40mm
2．主電機功率：4.0 KW
3．配用電源：三相380V 50Hz
4．主軸轉速：40-62r／min
5．大加工長度：80mm
6．重量：560kg
五．使用方法
（一）加工前的準備
1．按要求接好電源線和接地線，接通電源。電源為三相380V 50Hz的交流電源，為人身安全請使用帶漏電保護功能的自動開關。
2．冷卻液箱中，加足溶性冷卻液(嚴禁加油性冷卻液）。
（二）空車試轉
1．接通電源。檢查冷卻水泵工作是否正常。
2．操作按鈕，檢查電器控制系統工作是否正常。
（三）加工前的調整
1．根據所加工鋼筋的直徑，調換與加工直徑相適應的滾絲輪。滾絲輪與加工鋼筋直徑的關系見表一：
滾絲輪外徑 φ78.2 φ69.4 φ59
加工鋼筋直徑 16--22 25--32 36--40
螺距 2.5 3.0 3.5
2．調換滾絲輪的同時，調換與滾絲輪螺距相適宜的墊圈，以螺距的正確性，螺距與墊圈厚度的關系見表二：
螺距 2.5 3.0 3.5
墊圈 5.17 6.00 6.83 5.00 6.00 7.00 4.83 6.00 7.17
厚度 6.85 6.00 5.17 7.00 6.00 5.00 7.17 6.00 4.83
3．滾絲輪與加工直徑相適應后，將與鋼筋相適應的對刀棒插入滾軋頭中心，調整滾絲輪使之與對刀棒相接觸，抽出對刀棒，擰緊螺釘，壓緊齒圈，使之不得移動。
4．對于固定定位盤的設備根據所加工鋼筋直徑，調換與加工直徑相適應的定位盤（定位盤上打印有加工直徑）。對于可調整定位盤的設備按定位盤刻度調整到相應的刻度，當剝肋刀磨損時還需要進行微調。
5．根據所加工鋼筋規格，調整剝肋行程檔塊的位置，剝肋長度達到要求值。剝肋長度與鋼筋規格的關系見表三：
鋼筋規格 φ16 φ18 φ20 φ22 φ25 φ28 φ32 φ36 φ40
剝肋長度+2
0 26 29 31 34 36 39 46 51 54
6．根據所加工鋼筋規格，調整行程開關壓塊的位置，滾軋螺紋有效長度達到要求值，螺紋有效長度與鋼筋規格的關系見表四：
鋼筋規格 φ16 φ18 φ20 φ22 φ25 φ28 φ32 φ36 φ40
螺紋有效長度+2
0 26 29 31 34 36 39 46 51 54
（四）工件裝夾
將待加工的鋼筋裝卡在定心鉗口上，伸出長度應與起始位置的滾軋頭剝刀片端面對齊，然后扳動手柄夾緊。
（五）操作過程
1．接通電源，打開冷卻水閥門，按下正轉起動按鈕，即可轉動進給手柄，向工件方向進給實現切削，當剝肋長度達到要求時，剝肋刀自動張開，轉動手柄繼續進給，即可實現滾軋螺紋，當滾絲輪與鋼筋接觸時一定要用力，并使主軸旋轉一周。軸向進給一個螺距長度，當進給到一定程度后，即可實現自動進給，直到整個滾軋過程完成后自動停車，按下反轉起動按鈕，即可實現自動退刀。
2．當自動退刀結束后順時針轉動進給手柄，將滾軋頭退回到初始位置，此時剝肋刀自動復位。卸下加工完成的工件即可。
3．用環規檢查螺紋長度，誤差在范圍內為合格；同時用螺紋通止規檢查絲頭尺寸，通規能旋入，止規不能旋入或不能完全旋入為合格。
4．滾軋反絲時，先將滾軋頭中的滾絲輪任意兩個互換位置；再將行程開關壓塊前后互換位置，并行程不變。
5．滾軋反絲時，按下正轉起動按鈕，轉動進給手柄向工件方向進給實現切削，當剝肋長度達到要求時，剝肋刀自動張開，停止進給，此時按下停止按鈕停車后，按下反轉按鈕，滾軋頭反向旋轉，操縱手柄繼續進給，即可滾軋反扣螺紋，當滾絲輪與鋼筋接觸時，一定要用力，并使主軸轉一周，軸向進給一個螺距長度，當進給到一定程度后，即可實現自動進給，直到整個滾軋過程完成后自動停車。按下正轉起動按鈕，即可實現自動退刀。
（六）刀具重磨與更換
1．剝肋刀切削一定數量鋼筋，刀刃會變鈍，此時應將剝肋刀拆下，將刀具的前刃面磨去0.2-0.3mm（嚴禁磨刀刃頂面)，安裝后即可重新使用。
2．剝肋刀刃口崩裂不能正常切削時，可更換新刀片。
3．滾絲輪滾軋一定數量的絲頭后，因磨損牙形損壞，不能滾軋出合格絲頭時，應該及時更換新滾絲輪。
4．在更換新的滾絲輪時，調整螺距的墊圈安裝正確，否則不能正常工作 。
六．使用注意事項
1．冷卻液體使用水溶性乳化冷卻液，嚴禁使用油性冷卻液，更不可用普通潤滑油代替。
2．沒有冷卻液時嚴禁滾軋加工螺紋。
3．待加工的鋼筋端部應平整，用無齒鋸下料。且在端部500mm長度范圍內應圓直，不允許彎曲，更不允許將氣割或切斷機下料的端頭直接加工。
4．在初始切削時進給應均勻，切勿猛進，以防刀刃崩裂。
5．滑道及滑塊應定期清理并涂油。
6．鐵屑應及時清理干凈。
7．冷卻液體箱半月清理一次。
8．減速器應定期加油，保持規定油位。
9．滾壓機應定期進行保養。
10．機床的機殼可靠接地后再使用。
