聯(lián)系人鮑紅美

模具硅橡膠（矽利康）是為滿足制模的需求，它具有收縮率低、仿真性好、耐高低溫、耐化學(xué)藥品性強，對原模具的兼容性、加工成型方便、易于脫模、使用周期長等優(yōu)點。
應(yīng)用領(lǐng)域：
? ? ? 文物復(fù)制、精密鑄造、高頻壓花、機械測繪、首飾、工藝品、家具（仿歐式床屏、鏡框、仿紅木雕刻沙發(fā)架等）、工藝陶瓷、印刷、人體器官克隆、建筑、裝飾、雕塑、修補、舞臺和演播室裝飾等。成型后的模具，可用于生產(chǎn)聚氨酯、聚酯、環(huán)氧樹脂、石臘、石膏、低熔點合金等材料的制品。

技術(shù)指標(biāo)：
?
型號 QK-558A QK-519A
外形? 乳白色 白色?
粘度（cps.25） ?5～6萬 ?? 6～8
硬化劑型號 CY-788B CY-388B
硬化劑比例（%） 2.0±0.5 2.0±0.5
操作時間（min） 15～30 15～30
脫模時間（h） 1～2 1～2
硬度（shore A） 25～30 20～30
抗拉強度（mpa） ≥3.0 ≥2.5
撕裂強度（kg/cm） 28±2 26±2
伸長率（%） ≥550 ≥450
膨脹率（150℃ 3h） ＜0.1 ＜0.1
耐燒蝕性 良好 良好
1、A、B組份按重量比加入容器中，視情況加入3～15%硅油（矽油）攪拌均勻，以利排泡和增加流平性。（注意：加入硅油后硬度會因此下降3～15度）

使用方法：
2、膠料混合均勻后，需在—0.095Mpa下真空排泡3～5分鐘。
3、硬化劑加入量，按表中所列數(shù)量調(diào)整，加入過多操作太短，且降低產(chǎn)品性能。
4、因操作溫度不同，環(huán)境濕度不同將影響膠的固化時間。
5、原型模具若屬于陶瓷等含硅材料，好將原型噴漆，以便脫模。

模具硅橡膠（矽利康）的使用方法
混合比例
一般A組分:B組分按照重量計算比例，常見為100:3 - 100:5，如在工藝品翻模成型模具硅膠中，也有其他比例如2%（100克硅膠加入2克固化劑）等情況，具體比例可能因產(chǎn)品類型、環(huán)境和操作工藝而調(diào)整，重量以電子稱量結(jié)果為準(zhǔn)。
攪拌混合
將A、B兩組分倒入容器后，要用攪拌棒攪拌均勻，當(dāng)顏色比較均勻時表明已經(jīng)攪拌均勻，并且容器底部和容器壁一定要刮得很好，確保此處的硅膠能和固化劑充分混合。在一些操作中，視情況加入3 - 15%硅油（矽油）攪拌均勻，以利排泡和增加流平性（但加入硅油后硬度會因此下降3 - 15度）。
排泡處理
膠料混合均勻后，需在 - 0.095Mpa下真空排泡3 - 5分鐘，以排除混合過程中混入的空氣，模具質(zhì)量。
操作時間和固化時間
硬化劑加入量會影響操作時間，加入過多操作時間太短且降低產(chǎn)品性能，并且因操作溫度不同、環(huán)境濕度不同將影響膠的固化時間，如室溫下加入固化劑2% - 3%時，30分鐘還可操作，2 - 3小時后會固化生成彈性硅膠模具

模具硅膠的使用方法?開硅膠模具的制作流程

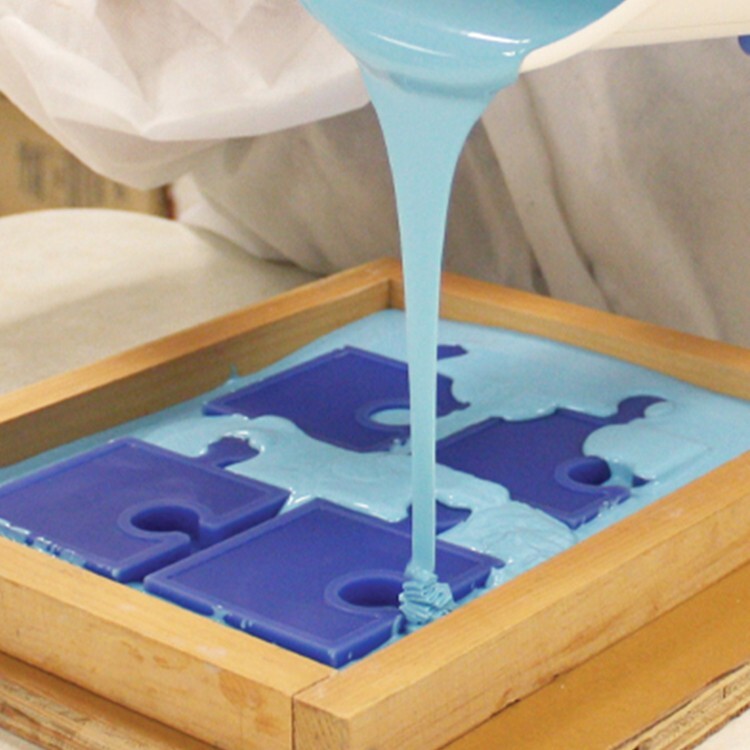

灌注模的操作流程：

1、處理好模種；表面不光滑的產(chǎn)品可進行打磨拋光，均勻涂刷脫模劑（凡士林、洗潔精、香皂水等），以便成型后取模；

2、嚴(yán)格按照混合比例稱重配比；

3、A/B混合充分?jǐn)嚢杈鶆?；攪拌越均勻，A/B膠料反應(yīng)越充分，產(chǎn)品成型后質(zhì)量越好；

4、抽真空排氣泡處理；排泡時間不超過10分鐘，正常時間為3到5分鐘即可，以免硅膠提前交聯(lián)，造成浪費；

5、將排泡處理過的硅膠，沿著模種的邊緣部位緩慢倒入，以免迅速倒入產(chǎn)生氣泡，且容易留出死角；

6、根據(jù)環(huán)境溫度情況，等待硅膠固化，然后取出硅膠模具中的模種，硅膠模具既制作完成。

刷模操作方法：

·處理好模種；表面不光滑的產(chǎn)品可進行打磨拋光，均勻涂刷脫模劑（凡士林、洗潔精、香皂水等），以便成型后取模；

·嚴(yán)格按照混合比例1:1稱重配比；

·A/B混合充分?jǐn)嚢杈鶆颍粩嚢柙骄鶆?，A/B膠料反應(yīng)越充分，產(chǎn)品成型后質(zhì)量越好；

·抽真空排氣泡處理；排泡時間不超過10分鐘，正常時間為3到5分鐘即可，以免硅膠提前交聯(lián)，造成浪費（如沒有真空設(shè)備，可將AB膠混合攪拌后，靜置3-5分鐘后，再進行刷模操作）；

·將排泡處理過的硅膠，用毛刷均勻涂刷在模種表面（如沒有真空設(shè)備，建議每次刷薄一些），可用吹風(fēng)機吹散第二次產(chǎn)生的氣泡，等待10-15分鐘左右硅膠表干，重復(fù)上一次的操作步驟，依次類推達到理想厚度；

·根據(jù)環(huán)境溫度情況，等待硅膠完全固化，然后取出硅膠模具中的模種，硅膠模具既制作完成，建議放置24小時后投入使用。

制作硅膠模具
制作方法：

1.將母種擦拭干凈，用刷子涂上薄薄的一層液體石蠟，然后用棉布輕輕擦拭，放在玻璃板上。

2.取100克模具硅膠于塑料杯中，與硅膠固化劑按100:1-2的比例混合，用攪拌棒快速攪拌均勻。

3.均勻涂抹在親本種子表面。一般24固化時間30分鐘。固化后，制備硅膠，然后涂在母種上。反復(fù)調(diào)制刷一般在4-8次左右。熟練后一般需要4次。4.完全固化根據(jù)溫度需要24小時左右，然后直接從母種上取下成品模具。模具很有彈性，可以像脫襪子一樣脫下來。

硅膠模具怎麼做

硅膠模的具體操作：硅膠模有三種打開方式：包裹模(澆注模)和漂洗模(片狀模)。模具是流動的白色液體，分為兩組：A組是硅膠，B組是固化劑。例如，如果在100克硅膠中加入2%的固化劑，攪拌均勻，可以進行以下操作：1。開模方式有包模、刷模(分段模、立體模、平面模)和澆注模。宏豐模具具有良好的半透明拉力、耐火性和抗撕裂性。如果你有任何問題，你可以問2。刷模(片模)。第二層涂紗布，第三層涂硅膠，使其固化定型。

1. 分片模具或片模操作方法
把抽過真空的硅膠以涂刷或灌注方法進行施工。涂刷前先把要復(fù)制的產(chǎn)品或模型涂刷上一層脫模劑或隔離劑，然后把硅膠涂刷在產(chǎn)品上面（注：一定要涂刷均勻），等待30分鐘后，將表面粘帖一層紗布或玻璃纖維布來增加強度，然后再涂上第二層硅膠，等硅膠干燥后，再做外模，外?？梢允褂檬嗷驑渲炔牧稀?br /> 2. 灌?；蚬嘧⒛５牟僮鞣椒?br /> 用于比較光滑或簡單的產(chǎn)品，就是將想要復(fù)制的產(chǎn)品或模型，用膠板或玻璃板圍起來，將抽過真空的硅膠直接倒入產(chǎn)品上面，待硅膠干燥成型后，取出產(chǎn)品，模具就成型了。灌注模一般采用硬度比較軟的硅膠來做模，這樣脫模比較容易，不會損壞硅膠模具里面的產(chǎn)品

、硅膠模具的使用與注意事項
（一）多層涂刷片模
應(yīng)遵循內(nèi)、中、外同時固化為宜。固化劑用量相對少時，反應(yīng)時間加長，反應(yīng)充分，膠體就好，因此固化劑用量好是內(nèi)少外多。涂刷時待層（內(nèi)層）干后再刷第二層。操作時間30 - 50分鐘，拆模時間10 - 15小時，養(yǎng)護時間24小時。注意涂刷、二層后好加入模具布，這樣可大大提高模具使用壽命（但是切不可用玻璃纖維布，否則容易造成分層而使整個模具報廢）1。
（二）立體灌注模
一般以10 - 15小時固化為好。
（三）軟模具的后續(xù)支撐制作
軟模具制作完成后還要制作石膏或者玻璃鋼外套來支撐硅膠軟模1。
（四）模具硅膠使用的其他注意點
模線選擇要選擇在不影響產(chǎn)品外觀的位置、灌漿后容易加工的位置、模具本身易于拆模的位置、產(chǎn)品不易變形的位置。
不可為趕生產(chǎn)進度而盲目加大硬化劑的用量，否則將減低硅膠模具的使用壽命。在制作模具過程中添加了太多的硅油，硅油破壞了硅膠的分子量，模具會出現(xiàn)翻模次數(shù)少不耐用等現(xiàn)象。如果做小件產(chǎn)品花紋比較復(fù)雜的產(chǎn)品，用硬度大的硅膠來開模，會出現(xiàn)翻模次數(shù)少的現(xiàn)象；做搭建產(chǎn)品而用硬度小的硅膠來做模具，做出的模具會變形，翻模次數(shù)就會降低。應(yīng)采用適合產(chǎn)品硬度大小的硅膠來制作模具。
