活塞桿端部為內、外螺紋時，應有標準扳手適用的扳手口。 活塞的密封圈應便于更換與檢修。 帶緩沖機構的氣動裝置，其緩沖機構的行程長度可參照《表 1》的規定。 帶可調緩沖機構的氣動裝置，應有缸體外部調節其緩沖作用的機構。 氣缸進出氣口的螺紋尺寸應符合MANUR NORM(附件標準) sypv,GB/T7306.1、GB/T7306.2 和 GB/T7307 的規定。

外觀1、鑄造氣缸的端蓋、端法蘭、箱體上不得有劃痕、割痕、氣孔、毛刺等。 2、氣動裝置外表面涂漆層或化學處理層應平整、光滑、色澤均勻，無油污、壓痕和其他機械損傷。

優勢 1、接受連續的氣信號，輸出直線位移（加電/氣轉換裝置后，也可以接受連續的電信號），有的配上搖臂后，可輸出角位移。 氣動執行器 2、有正、反作用功能。 3、移動速度大，但負載增加時速度會變慢。 4、輸出力與操作壓力有關。 5、可靠性高，但氣源中斷后閥門不能保持（加保位閥后可以保持）。 6、不便實現分段控制和程序控制。 7、檢修維護簡單，對環境的適應性好。 8、輸出功率較大。 9、具有防爆功能。

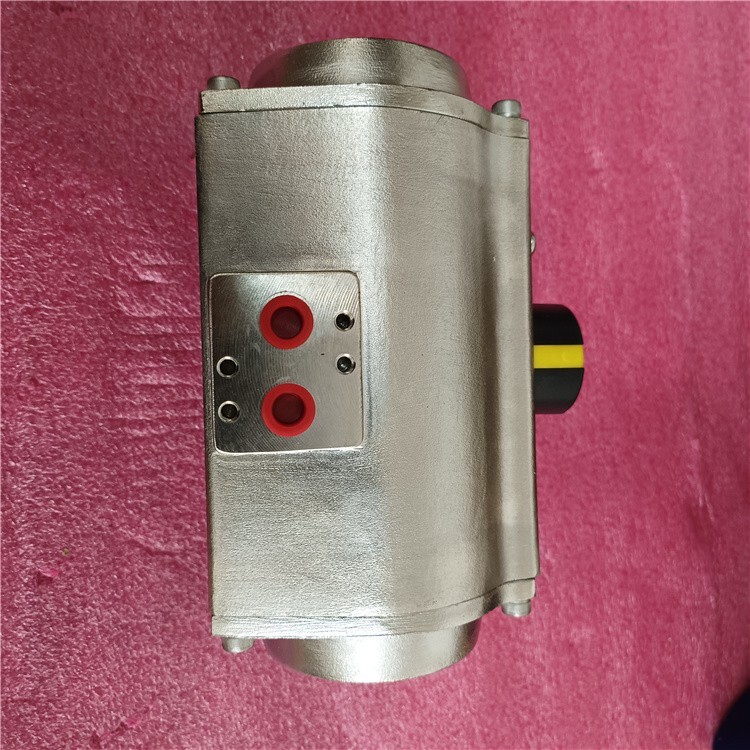

緊湊的雙活塞齒輪，齒條式結構，嚙合，，輸出扭矩恒定。 鋁制缸體、活塞及端蓋，與同規格結構的執行器相比重量輕。 缸體為擠壓鋁合金，并經硬質陽極氧化處理，內表面質地堅硬，強度，硬度高。采用低摩擦材料制成的滑動軸承，避免了金屬間的相互直接接觸，摩擦系數低，轉動靈活，使用壽命長。

控制精度較低，雙作用的氣動執行器，斷氣源后不能回到預設位置。單作用的氣動執行器，斷氣源后可以依靠彈簧回到預設位置

蝶閥。蝶閥的結構原理基本上根據固定在軸心的蝶板。在關閉位置蝶板與閥座完全密封,當?shù)逍D(zhuǎn)(繞著閥桿)后與流體的流向平行時，閥門處于全開位置。相反當?shù)迮c流體的流向垂直時，閥門處于關閉位置。操作蝶閥的力矩是由蝶板與閥座、閥桿與填料之間的磨擦所決定的，同時壓差作用在蝶板上的力也影響操作力矩如閥門在關閉時力矩大，微小地旋轉后，力矩將明顯減小

彈簧復位執行機構的選用示例(同時見技術數據表)： 彈簧關(失氣) *球閥的力矩=80NM *安全系數(25%)=80NM+25%=100NM *氣源壓力=0.6MPa 被選用的SY-SR執行機構是SR125-05，因?yàn)榭僧a(chǎn)生下列數值： *彈簧行程0o=119.2NM *彈簧行程90o=216.2NM *空氣行程0o=228.7NM *空氣行程90o=118.8NM

從技術性能方面講，氣動執行器的優勢主要包括以下4個方面： （1）負載大，可以適應高力矩輸出的應用。 （2）動作迅速、反應快。 （3）工作環境適應性好，特別在易燃、易爆、多塵埃、強磁、輻射和振動等惡劣工作環境中，比液壓、電子、電氣控制更。 （4）行程受阻或閥桿被扎住時電機容易受損。
現代控制中各種系統越來越復雜、越來越精細，并不是某種驅動控制技術就可滿足系統的多種控制功能。電動執行器主要用于需要精密控制的應用場合，自動化設備中柔性化要求在不斷提升，同一設備往往要求適應不同尺寸工件的加工需要，執行器需要進行多點定位控制，而且要對執行器的運行速度及力矩進行控制或同步跟蹤，這些利用傳統氣動控制是無法實現的，而電動執行器就能非常輕松的實現此類控制。由此可見氣動執行器比較適用于簡單的運動控制，而電執行器則多用于精密運動控制的場合。
