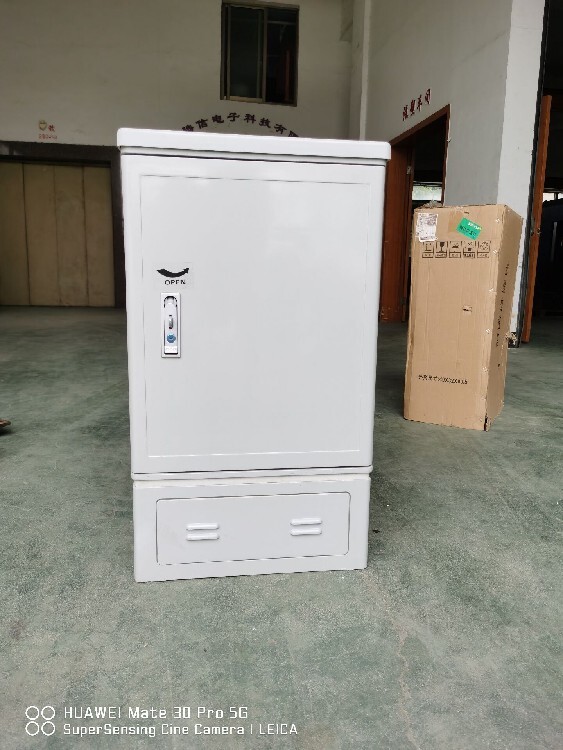

IP65級不銹鋼
●箱體采用高強度不銹鋼板制成，強度高，防老化，抗腐蝕，并能抵御意外或惡性破壞

●箱體所有邊角全部使用圓角成型模具成型，表面處理采用拉絲或靜電噴塑，外表美觀

●箱體采用雙層結構，中間充有隔熱材料，具有良好的隔熱效果，能有效防止箱內水汽凝結

●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好

●采用12芯熔接配線一體化模塊

●可安裝有FC、SC光纖適配器

●有可靠的光纜固定和接地保護裝置

●適合于單芯和帶狀光纜的成端

光纜交接箱主要是用于光纜接入網中主干光纜與配線光纜交接處的接口設備。光纜交接箱的結構主要由箱體、內部金工件、光纖活動連接器及備附件組成。按照使用場合不同，可分為室內型和室外型兩種，并可以落地、架空、壁掛安裝。室外型的光纜交接箱的箱體外形尺寸不宜超過1 600 mm′1 100 mm′400 mm（高′寬′深）。

業務驅動網絡發展，電信業務在新的形勢和新的機遇下，迎著3G網絡的不斷推進建設，F(xiàn)TTH建設步伐不斷加快，三網融合建設蓄勢待發，電信業務發展形勢一片大好，但是對于電信企業來說，效益才是發展的硬道理，也就是說，在這樣的新形勢下，如何贏得市場，如何擁有大量的用戶，在市場上搶得先手，這才是關鍵的。對于電信企業來說，要打造一個穩固的基礎網絡，擁有豐富的基礎資源，也就是說，如何建設一個資源豐富、網絡穩定可靠的網絡光纖物理網絡，這是需要電信企業思考的問題，而光交接箱在整個本地光纜網建設中將起到很重要的作用，有助于光纜建設的擴展和延續。

光纜在建設中有兩種組網方式：總線式結構和環型結構。線式結構是指從局端到各光纜交接箱只使用一條大對數光纜連接的網絡結構，它一般使用在業務量少，范圍不大的非地區。環型結構是指所有光纜交接箱共同使用一條大對數光纜，光纜首尾在局端終端，自成一個封閉回路的網絡結構，纖芯分配與總線式結構一樣。

箱體結構形式

1）箱體采用通用型片狀模塑料（SMC）材料或金屬箱體的封閉結構形式；非金屬箱體采用的SMC材料應符合GB／T 15568的要求，或者采用更好的耐侯性材料；金屬箱體材料應采用牌號為Q235-A或更好的金屬材料，厚度不小于1.5mm。本規范給出的箱體尺寸為參考尺寸。門通過鉸鏈結構連接，門可自由開合5000次不損壞。門鎖應為防盜結構，具有良好的抗破壞性，應符合中華人民共和國公共安全行業標準GA/T 73-94 機械防盜鎖規定。

2）光纜從箱體的底座進纜孔進出。箱體留有相對立的進出線孔，孔洞數量應滿足滿配時的需求。

3）容量在432芯以下（含432芯）的光纜交接箱宜采用單面右開門操作結構；576芯光纜交接箱推薦采用雙面單開門操作結構。

4）光纜交接箱配有密封膩子，以便于線纜引入孔處的密封，防止水和嚙齒類動物進入機箱。

5）箱體應電氣導通，并有完善的接地系統。

光纜交接箱的作用及特點是把原本不相連的兩個或者更多的機房信號匯集在一起、根據需要再用尾纖將兩段不相連的光纜連接起來、他能夠抵受劇變的氣候和惡劣的工作環境。具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的等作用。光纜交接箱用于實現光纖接入網中主干光纜與配線光纜的連接、分配及調度，廣泛用于光纖接入網線路以及CATV網線路工程。

光纜交接箱用于光纖接入網中主干光纜與配線光纜交接處的接口配線設備?？蓪χ?配線光纜進行固定,開剝,保護,終接及冗纖的盤繞,通過光纖跳線,能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由。
光纜引入后，對主干光纜，打開光纜分支盒，用喉箍將光纜固定可靠，再固定好加強芯，并在此將光纜開剝，開剝長度約2米，開剝后的纖芯分別用纖芯護管穿入保護, 再將光纜鎧裝層和加強芯分別引出接地。對配線光纜，可以直接上固定板用喉箍將其固定可靠，然后開剝、接地，去除松套管，套上纖芯護管。
操作流程

　　1、光纜交接箱底板采用多組合臺階橡膠襯套，適合不同直徑的光纜進入箱體。橡膠襯套所開孔徑應小于所進光纜直徑2mm以上。

　　2、開剝后的光纖纏繞上蛇型軟管，并在盤口旁用扎帶固定在扎線板上，按自然彎曲度引入到熔配一體模塊的熔接盤內。

　　3、熔接前先將光纖保護套管穿入纖芯，將光纜纖芯端頭與尾纖纖芯端頭按光纜熔接工藝熔接，再盤入熔配一體模塊的熔接盤(每一熔接盤可熔接單芯光纖12芯)。

　　4、熔接好的尾纖，引入到熔配一體模塊的配線盤內，并插入到相應的適配器。

　　5、光纖線路的連接和調度均通過交叉連接，用跳線尾纖在箱體正面實現。跳接尾纖的長度以1米到1.5米為宜。

　　6、主干光纜與分支光纜不需要調度時，可直接熔接后置于熔接盤中保護。
