配線架的工作原理核心是通過 “物理端接 + 跳線調度”，實現 “水平 / 垂直線纜” 與 “網絡設備端口” 的靈活連接與管理，本質是搭建一個可靈活調配的 “中間轉接樞紐”，避免直接對核心設備（如交換機）或固定布線進行頻繁插拔，從而簡化網絡管理、降低設備損耗。
核心邏輯：“固定端接” 與 “靈活跳線” 分離
配線架的工作流程可拆解為 “兩步端接 + 一步調度”，核心是將 “不可移動的固定布線” 和 “需要頻繁調整的設備連接” 分開處理：
步：固定端接 —— 接入 “鏈路”
來自工作區（如辦公室、機房工位）的水平線纜（或來自樓層間的垂直干線線纜），會通過 “打線” 或 “模塊安裝” 的方式，端接在配線架的 “后端端口”（通常是背面的接線端子 / 模塊）。
例如：辦公室的網線從墻面插座穿到機房后，會將 8 芯線按 T568A/B 標準，用打線刀壓接在配線架背面的 IDC（絕緣位移連接）端子上，形成 “連接”，這一步一旦完成，除非布線改造，否則不再改動。
第二步：設備端接 —— 對接 “核心設備”
配線架的 “前端端口”（通常是正面的 RJ45 接口，或光纖的 LC/SC 接口），通過跳線（如之前提到的超五類 / 六類跳線）與核心網絡設備（如交換機、路由器、服務器）的端口連接。
例如：用一根六類跳線，一端插在配線架正面的 1 號 RJ45 口，另一端插在交換機的 24 號端口，完成配線架與設備的臨時連接。
第三步：靈活調度 —— 通過跳線改變連接關系
當需要調整網絡拓撲（如某工位的電腦需切換到另一臺交換機，或新增設備需要接入）時，無需改動后端的固定布線，只需更換或調整 “前端的跳線”：
比如：原本連接 “配線架 1 號口→交換機 24 號口” 的跳線，改成 “配線架 1 號口→交換機 8 號口”，即可快速完成該工位設備的網絡接入調整，全程不觸碰固定布線和交換機本身的端口。

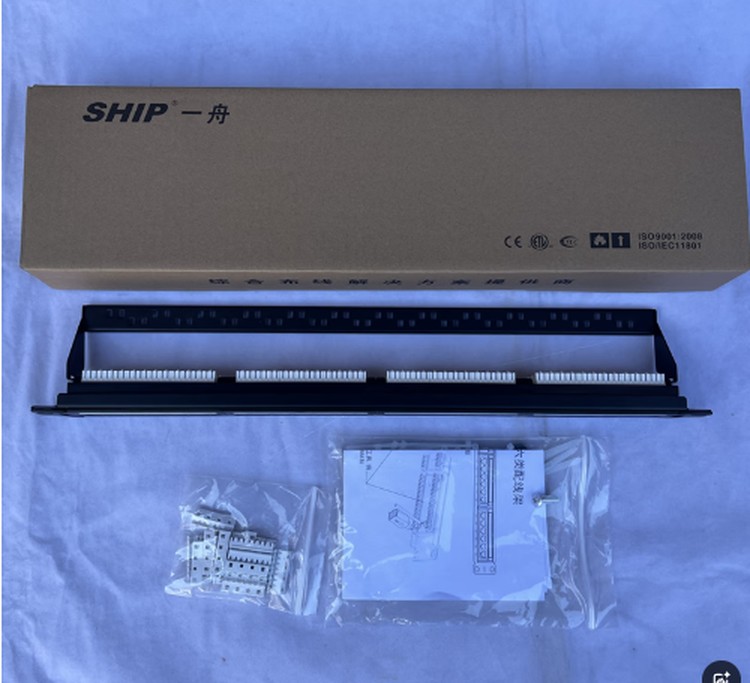

一舟超五類配線架
性能參數
機械性能：IDC 為磷青銅，金針為磷青銅表面鍍金，插頭與插座插合次數≥1000 次，導線端接次數≥250 次，卡接導體類型為實心導體或絞合導體，卡接導體規格為 22~26AWG，工作溫度為 - 10℃~+60℃。
電氣性能：小絕緣電阻 100MΩ，耐壓強度為直流 1000 伏（交流 750 伏）1 分鐘無擊穿和飛弧現象，額定電流 0.75 安培。
外形尺寸：兩種配線架的外形尺寸均為 482.6×125×44（mm max），適用于 19 英寸標準機架安裝。

一舟超五類配線架和六類配線架在性能參數、內部結構、適用場景等方面存在區別，具體如下：
性能參數
傳輸帶寬：超五類配線架的帶寬為 100MHz，適用于一般的千兆網絡（1Gbps）。六類配線架的帶寬升級至 250MHz，可支持 1Gbps 網絡傳輸距離達 100 米，10Gbps 網絡傳輸距離達 55 米。
內部結構
超五類配線架：內部結構相對簡單，通常沒有十字骨架或其他復雜的固定裝置。
六類配線架：六類非屏蔽配線架增加了絕緣的十字骨架，將雙絞線的四對線分別置于十字骨架的四個凹槽內，六類屏蔽配線架在此基礎上還增加了屏蔽層，如鋁箔或金屬編織網等。
適用場景
超五類配線架：適合家庭用戶、小型企業布線，滿足基礎網絡需求，如日常上網、視頻播放等。
六類配線架：適用于企業辦公、大型辦公樓、數據中心等中網絡需求場景，能更好地應對高清視頻、云計算、大數據等高流量場景。
外形尺寸
超五類配線架：如 24 位超五類非屏蔽插座配線架 P197-24 的外形尺寸為 482.6×125×44mm。

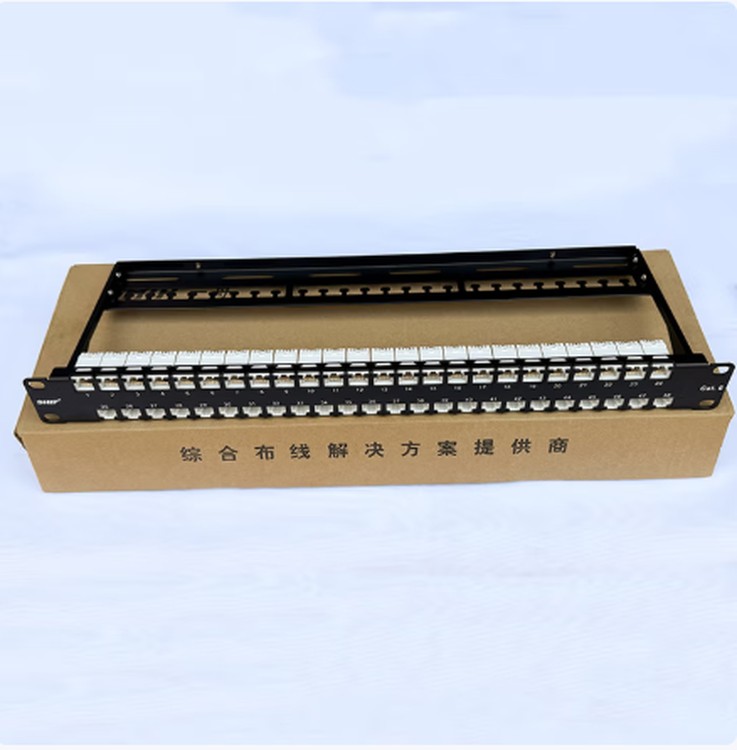

六類配線架：如 1U 48 位六類屏蔽插座配線架 P221S-C6 的外形尺寸為 482.6×153.1×44mm，相比超五類配線架更寬一些。

超五類配線架（Cat5e Patch Panel）是綜合布線系統中管理超五類雙絞線的核心組件，主要用于實現 “工作區水平線纜” 與 “網絡核心設備（如交換機）” 的集中轉接與靈活管理，是中小型網絡（如企業辦公、校園網、監控系統）的關鍵基礎設施。

超五類配線架需滿足 ANSI/TIA-568.2-D、ISO/IEC 11801-2017 等國際標準，核心性能參數決定了網絡傳輸?shù)姆€(wěn)定性，需關注：
傳輸能力：
帶寬：高支持 100MHz，可穩定傳輸 1000Mbps（千兆以太網，1000Base-T）信號，傳輸距離達 100 米（雙絞線極限距離）；
速率：滿足日常辦公、4K 監控視頻、中小型視頻會議等場景的帶寬需求（≤100Mbps 實際占用）。
電氣性能（抗干擾與信號損耗）：
串?dāng)_（NEXT）：100MHz 頻率下，近端串?dāng)_衰減≥43dB（減少線對間信號干擾，避免卡頓、丟包）；
回波損耗（RL）：100MHz 頻率下≥15dB（減少信號反射，傳輸完整性）；
絕緣電阻：≥100MΩ（避免漏電或信號泄露）；
接觸電阻：≤20mΩ（降低信號傳輸損耗）。
機械耐用性：
插拔次數：前端 RJ45 接口≥1000 次（日常調度不易損壞）；
打線次數：后端 IDC 端子≥250 次（支持線纜重復端接調整，如錯接后重新打線）；
適配線纜：支持 22-26AWG 超五類雙絞線（實心 / 多股絞合導體均可）。
環境適應性：
工作溫度：-10℃~+60℃（適配機房、辦公室、弱電間等常見場景）；
濕度：5%~95%（無冷凝，避免金屬部件生銹）。

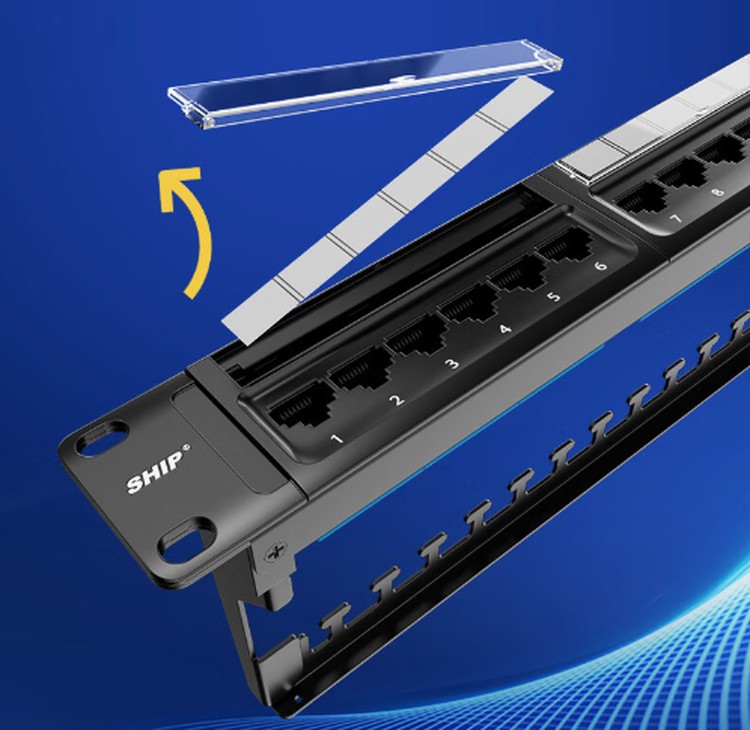

六類配線架主要是更具通訊信號分流更多的端口的作用。市場上現有的超五類、六類配線架全部是引進國際生產技術，和銷往的歐美市場產品一樣，質量值得信賴。同時，配線架滿足超五類、六類傳輸標準。有T568A和T568B兩種打線方式并有彩色編碼圖示，有效提高安裝效率。主要用于設備間到工作區的布線或設備連接。19"機架安裝標準、堅固、易于安裝的設計，有效的減少安裝與操作費用，的提高工作效率。前面板有可讀寫標簽用以表示每一個端口，便于管理。并且唐成科技提供16口、24口、48口非屏蔽、屏蔽配線架。采用鋼材和阻燃塑料，具有良好的防火性能及防強電磁干擾，大大提高了配線架的性能。為了節省安裝成本和安裝時間，市場上DRJ配線架還有空架子配模塊的樣式，這樣用戶可以有更多的選擇余地。
