山澤超五類配線架性能特點：
傳輸性能：可通過孚祿克測試，能有效網絡信號的穩定傳輸，支持千兆以太網，滿足高速網絡需求。
鍍金接口設計：采用工程級鍍金接口，如 BL5-48 型號為工程鍍金版，可減少接口氧化和信號衰減，提高連接的可靠性和穩定性，同時也能增強耐磨性，便于反復插拔。
抗干擾能力較好：采用超密度絞距和精密結構設計，能有效減少近端串?dāng)_，四對導線采用低密度阻燃聚氯乙烯超密度絞距，保持理想的線對平衡，提供了的近端串?dāng)_性能。


山澤超五類配線架
材質優勢：內部導體采用高純度無氧銅，電阻小，傳導性能強，可確保信號傳輸?shù)呐c穩定。外部采用耐磨的 PVC 材料，具有良好的柔韌性，不僅方便布線安裝，還能有效延長使用壽命。
安裝與兼容性：設計上與標準機架貼合，安裝接線方便，能夠輕松融入各種網絡布線系統中，適合在機柜中進行集中布線管理，便于網絡線路的整理和維護。

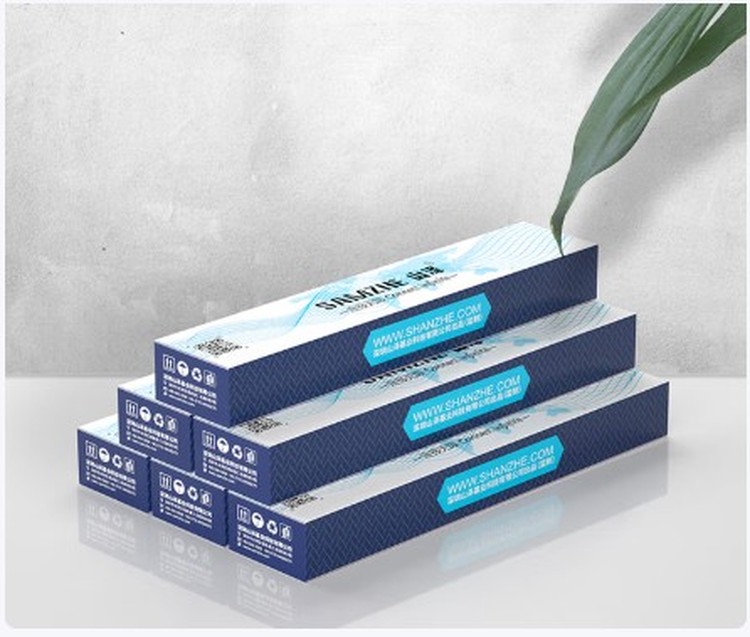

產品包裝：通常采用立包裝并帶有塑封，可有效保護配線架在運輸和存儲過程中不受損壞，同時也便于清點和管理。

山澤超五類配線架質量較好，在材質、性能、做工等方面都有不錯的表現，受到不少用戶認可，具體如下：
材質優良：通常采用高純度無氧銅作為導體，電阻小，傳導性能強，能確保信號穩定傳輸。接口部分為工程級鍍金材質，可減少氧化和信號衰減，增強耐磨性，便于反復插拔。外部則使用耐磨的 PVC 材料，具有良好的柔韌性，不僅方便布線安裝，還能有效延長使用壽命。


山澤超五類配線架配線架安裝至機柜
1. 確定安裝位置
根據機柜布線規劃，選擇合適高度（通常位于機柜中部或下部，便于接線和理線），用卷尺標記螺絲孔位置。
2. 固定配線架
將配線架水平放入機柜的 U 孔槽中，對齊螺絲孔。
用十字螺絲刀將配套的機柜螺絲從配線架兩側的安裝孔旋入機柜，確保配線架穩固不晃動（螺絲需對稱擰緊，避免歪斜）。

山澤超五類配線架網線端接前的處理
1. 線纜規劃與預留
梳理待端接的網線，根據機柜到終端設備的距離預留足夠長度（建議預留 30-50cm，避免拉扯導致線芯斷裂）。
用理線架或扎帶將線纜分組整理，避免纏繞混亂。
2. 剝線與線芯整理
用剝線鉗在網線末端剝?nèi)ゼs 5cm 外皮（注意力度，避免劃傷線芯）。
解開四對絞合線，按 T568B 線序（橙白、橙、綠白、藍、藍白、綠、棕白、棕）或 T568A（綠白、綠、橙白、藍、藍白、橙、棕白、棕）排列整齊（山澤配線架通常標有 T568B 線序色標，建議按此標準端接）。

網線打線端接步驟
1. 對準配線架打線模塊
觀察配線架正面的線槽，每個網口對應一組打線模塊，模塊上標有顏色標識（如橙、綠、藍、棕四組）。
將排列好的線芯按色標依次嵌入對應的線槽中（例如橙白線放入 “橙白” 槽位，橙線放入 “橙” 槽位，以此類推）。
2. 用打線刀壓接
將打線刀的刀口對準線槽內的線芯，垂直用力下壓，聽到 “咔噠” 聲表示壓接到位（打線刀會同時切斷多余線芯）。
注意：打線時需確保線芯完全嵌入金屬卡刀中，避免接觸不良；每組線芯需逐一壓接，確保接觸緊密。
3. 檢查端接質量
壓接完成后，輕輕拉扯線芯，確認無松動；觀察線芯是否完全切入金屬觸點，無外露銅芯（避免短路）。

安裝山澤超五類配線架時，細節處理直接影響網絡穩定性和后期維護效率。以下是需要關注的細節及操作建議，涵蓋安裝全流程：
機柜與環境細節
接地處理
機柜需通過接地線連接至接地端子（接地電阻≤4Ω），避免靜電累積損壞配線架內部元件（尤其在干燥季節或機房環境）。
若配線架為非屏蔽型，機柜接地可減少電磁干擾對信號的影響。
空間預留
配線架上下方預留至少 1U 空間（約 4.45cm），用于理線架安裝或線纜彎曲，避免線纜擠壓導致傳輸衰減。
機柜背部與墻面保持 30cm 以上距離，確保通風散熱，防止長期高溫加速配線架接口氧化。
打線端接細節
線序與色標對應
嚴格按配線架標識的 T568B 線序（橙白 / 橙 / 綠白 / 藍 / 藍白 / 綠 / 棕白 / 棕）端接，避免混接（部分配線架用顏色塊或數字標注槽位，需逐一核對）。
若兩端配線架或水晶頭線序不一致，會導致網絡不通或速率下降（需用網線測試儀確認線序一致性）。
打線刀操作要點
打線時刀頭與配線架模塊垂直，用力均勻下壓至聽到 “咔噠” 聲（約 2-3 次下壓），確保線芯完全切入金屬卡刀。
打完一組線后，用斜口鉗剪去模塊外多余線芯（殘留線芯可能引發短路），切口需平整無毛刺。
接觸可靠性檢查
壓接后輕拉線芯，若松動需重新打線；觀察模塊卡口是否夾緊線芯，若金屬觸點未完全咬合絕緣層，需調整線芯位置再壓接。
超五類配線架是網絡布線系統中的重要設備，主要用于整理和管理網絡線纜，為網絡設備提供可靠連接點，實現垂直干線和水平布線兩個子系統的交叉連接。以下是其詳細介紹：
性能特點：
傳輸速度快：支持 1000Mbps 的網絡傳輸速度，能滿足大多數日常辦公網絡和家庭網絡的需求。
帶寬充足：帶寬為 100MHz，可輕松提供 155Mbps 的通信帶寬，并且擁有升級至千兆的帶寬潛力。
減少串?dāng)_：相比五類線，超五類配線架優化了信號傳輸，有效減少了串?dāng)_，使數據傳輸更穩定。
