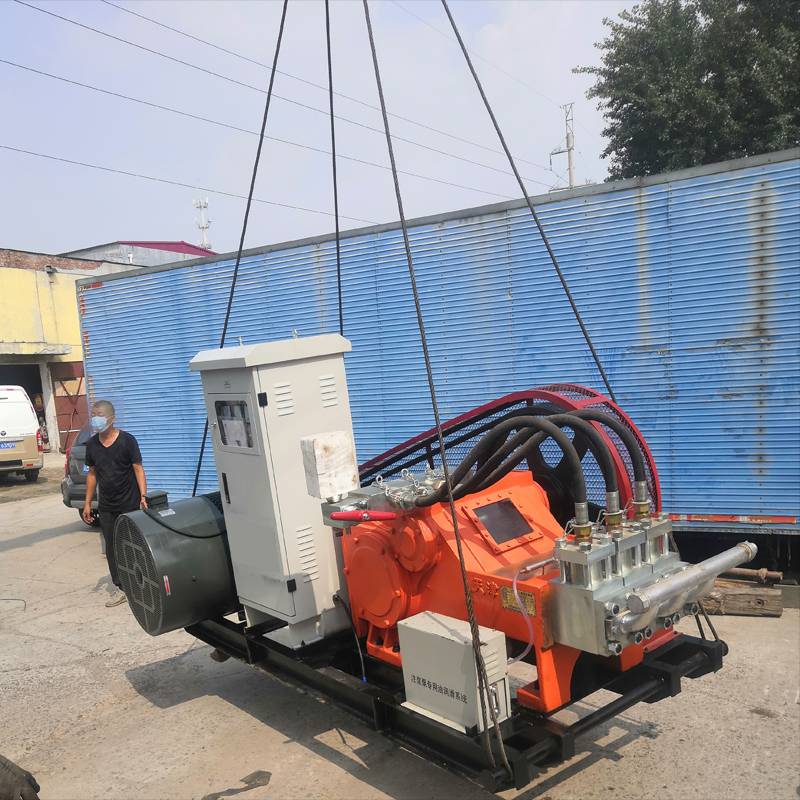

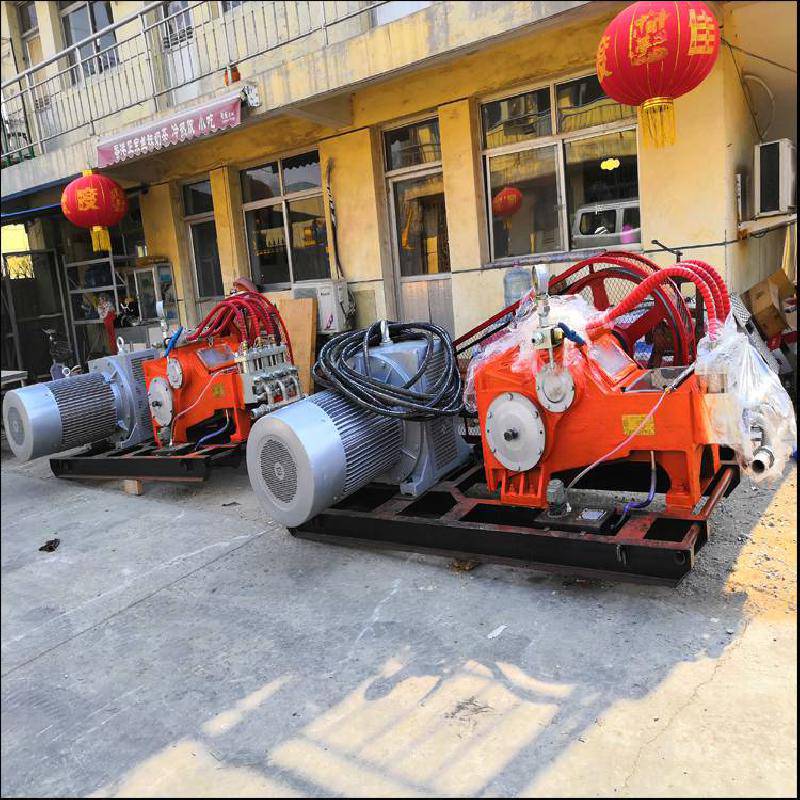

聚強止水帷幕高壓旋噴樁多功能鉆機配套高壓注漿變頻泵

水射流破土機理分析

3.1 影響水射流破土效果的因素。水氣同軸噴射時，高壓水射流破碎土體的效果與水射流出口壓力、噴射速度、噴嘴直徑、噴嘴形狀等因素有關；與空氣射流的速度、方向及流量大小等因素有關；與被破碎土體的密度、顆粒大小及級配、抗剪強度等因素有關。

隨著噴射壓力增加，有效噴射距離增大，但噴射流的流量對水射流壓力有較大影響。水射流出口速度增加，所攜帶的能量增大，破土效果提高?？諝馍淞鞯乃俣仍酱?，高壓水射流速度的衰減越小，空氣射流的流量增加，水射流的擴散減小，射流有效距離增大，可取得較好的破土效果，因而成樁直徑增大。

3.2 水射流對土體的破壞作用。水射流破土效果，隨土介質的物理力學性質不同而變化。當噴射初始時，被破壞土體處于三向受壓狀態，在水射流沖擊點表而，土體被水射流沖壓產生凹陷變形。

射流作用在土體表而時，將產生兩種作用力：一是在距噴嘴較近處，射流作用而積很小，壓力遠遠大于土體的自重應力，因而在土體中少產生個剪切力；一是在距噴嘴較遠處，射流壓力不能使土體發生破壞，但可壓密土體并將部分射流液體擠入土體中，因而在土體中產生個擠壓力。對于無粘性土，滲透作用占主導地位；對于粘性土，壓密起主要作用。

當水射流移動進入土顆粒之間時，土體因被切割而破壞。由于土質的不均勻性，水射流首入大孔隙中產生側向擠壓力，以裂隙為邊界大塊土體被沖刷下來，翻滾到射流壓力較小處而停止。因此該處射流壓力較小土塊不會再發生破壞，這就是噴射樁體內存在塊狀土的原因。

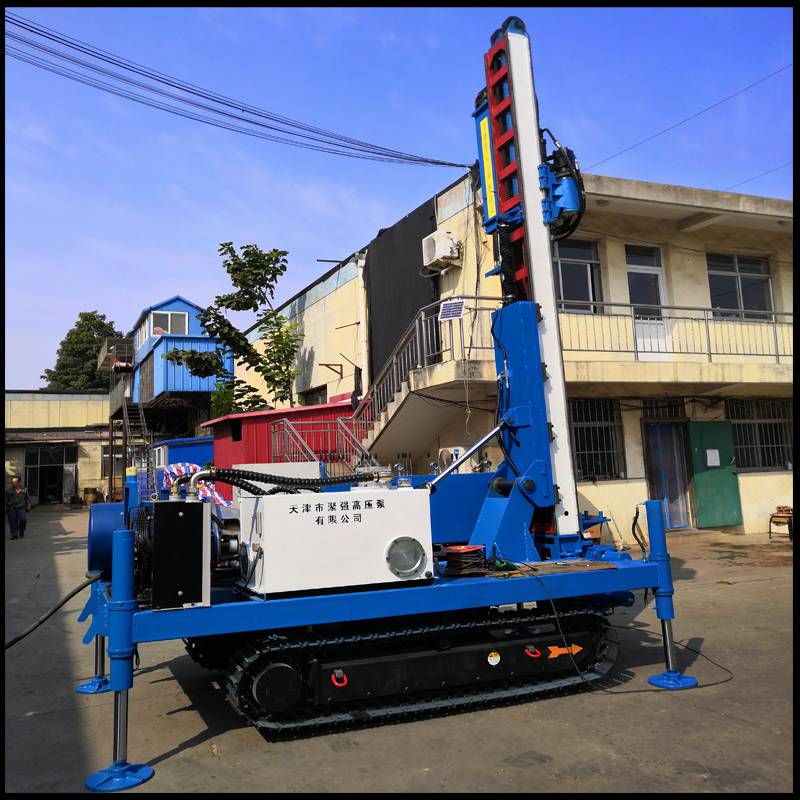

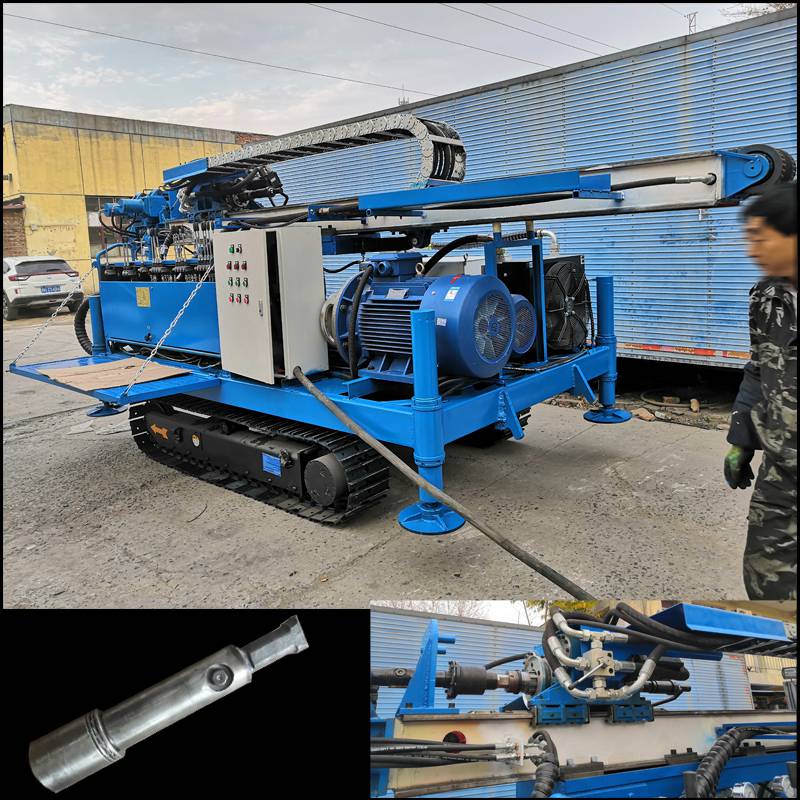

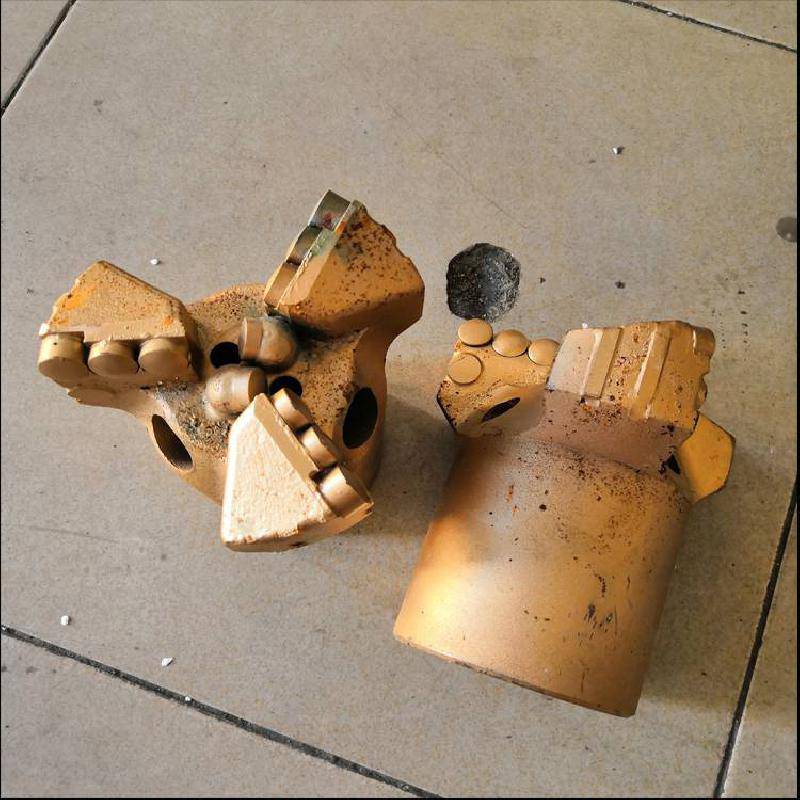

XPL-150錨固旋噴鉆機

一、鉆機主要用途

本機型可用于各類軟地基加固、高層建筑地下室的防滲處理、大江大河堤壩的整治、鐵路公路橋墩的加固等。通過不同模塊的組合，可以適合定噴、擺噴、旋噴等施工工藝；單重、雙重、三重旋噴等各種施工要求。該鉆機可進行普通回轉鉆進、空氣潛孔錘鉆進、高壓旋噴自鉆自噴等施工。具體應用于基坑及邊坡錨桿（索）支護，抗浮錨桿、旋噴錨索及各種造孔等工程。

二、特點：

1. 采用全液壓動力頭傳動，無級變速，勞動強度低。

2. 配備大牽引力履帶底盤，爬坡能力強，設備移位方便、快捷。

3. 鉆機可以打垂直、水平，斜孔等多角度施工，可滿足各種地層和不同的旋噴

工藝的需求。

4. 動力頭行程長，可接3米鉆桿，減少輔助時間。

5. 轉速可達170轉每分鐘，提高了工作效率。

三 、主要技術參數：

1.扭矩：7500 N.m

2.動力頭轉速：0～170r/min

3.動力頭行程：3500 mm

4.動力頭額定提升力：70 kN

5.給進力：36 kN

6.鉆孔深度：130-170 m

7.鉆桿直徑：Φ50 mm；Φ60 mm；Φ76mm；Φ89 mm

8.鉆孔傾角: 前后0～90°

9.電機功率：55 Kw+18.5Kw+1.5Kw

10.外形尺寸    [施工尺寸]：3550×2200×5650mm（長寬高）

               [運輸尺寸]：5600×2200×2100mm（長寬高）

11.整機重量：5900 kg

12.橫向移動：1000mm

13.系統壓力：20 MPa

14.爬坡度：25°

15.行走速度：1km/h
