防腐性能耐酸堿，耐高溫固化劑比例100:2用量0.3千克型號(hào)901/907包裝規(guī)格25千克附著力1級(jí)使用方法輥涂噴涂批刮

施工注意事項(xiàng)：
1、佐涂玻璃鱗片膠泥施工需注意主要因素為鋼板表面狀況。鋼板濕度和涂裝時(shí)的大氣環(huán)境，正常涂裝進(jìn)行應(yīng)該在5℃以上，相對(duì)濕度85%以下的氣候條件中進(jìn)行。如果表面受冰雪、雨水的影響時(shí)，則不可進(jìn)行涂裝。
2、涂裝前先以溫度計(jì)測(cè)量鋼板溫度，后可以用濕度計(jì)測(cè)出相對(duì)濕度，然后計(jì)算露點(diǎn)。當(dāng)鋼板溫度與露點(diǎn)差在3℃以內(nèi)，由于鋼板表面凝結(jié)水份，不應(yīng)涂裝露點(diǎn)3℃才能施工。
3、、氣溫5℃以下的低溫條件下，由于傳統(tǒng)雙組份環(huán)氧防銹漆的固化速度大大減慢，甚至停止固化，因而不能使用。但是可以在設(shè)有升溫裝置的涂漆車間內(nèi)，進(jìn)行分段涂裝。
4、氣溫為30℃以上的惡劣條件下乙烯基酯樹脂玻璃鱗片膠泥施工時(shí)，溶劑揮發(fā)很快，在無(wú)氣噴涂時(shí)，油漆內(nèi)的溶劑在噴嘴與被涂物面之間大量揮發(fā)而形成干噴。為避免干噴，應(yīng)將噴槍盡可能接近物面，同時(shí)盡可能垂直地進(jìn)行噴涂，如采取這一措施后仍然出現(xiàn)干噴，可加入不大于油漆自身重量的5%溶劑進(jìn)行稀釋予以解決。定時(shí)沖洗所有設(shè)備。所有未用的涂料應(yīng)加蓋密封。儲(chǔ)存一段時(shí)間后,未裝滿的容器可能會(huì)出現(xiàn)表面結(jié)皮,涂料粘度也可能增加。噴涂使用前涂料應(yīng)過(guò)濾。
佐涂乙烯基玻璃鱗片膠泥在基體除銹6小時(shí)內(nèi)使用易揮發(fā)的溶劑將基層表面擦洗一遍，待溶劑揮發(fā)后再噴涂底漆。涂抹時(shí)，抹刀與基層之間要保持一定的角度，沿著抹刀的尖角銳角方向推抹，盡量將膠泥和基層之間的空氣排擠出去，涂抹要沿著一個(gè)方向進(jìn)行不得堆料攤抹。玻璃鱗片膠泥在直接涂抹于鋼材表面時(shí)，需進(jìn)行噴砂除銹達(dá)到GB8923所規(guī)定的Sa2.5級(jí)或以動(dòng)力工具及手工除銹達(dá)到St3級(jí)。直接用于混凝土表面時(shí)，基礎(chǔ)需要養(yǎng)護(hù)28天以上，含水率<8%，用于環(huán)氧系列底漆表面時(shí)，應(yīng)除盡漆膜上所有的油污雜物，達(dá)到清潔干燥要求。在施工時(shí)，建議佩戴面罩以免吸入漆霧和有害氣體，尤其在通風(fēng)不良的環(huán)境下，更要注意。后請(qǐng)謹(jǐn)慎處理廢舊漆桶以免污染環(huán)境。

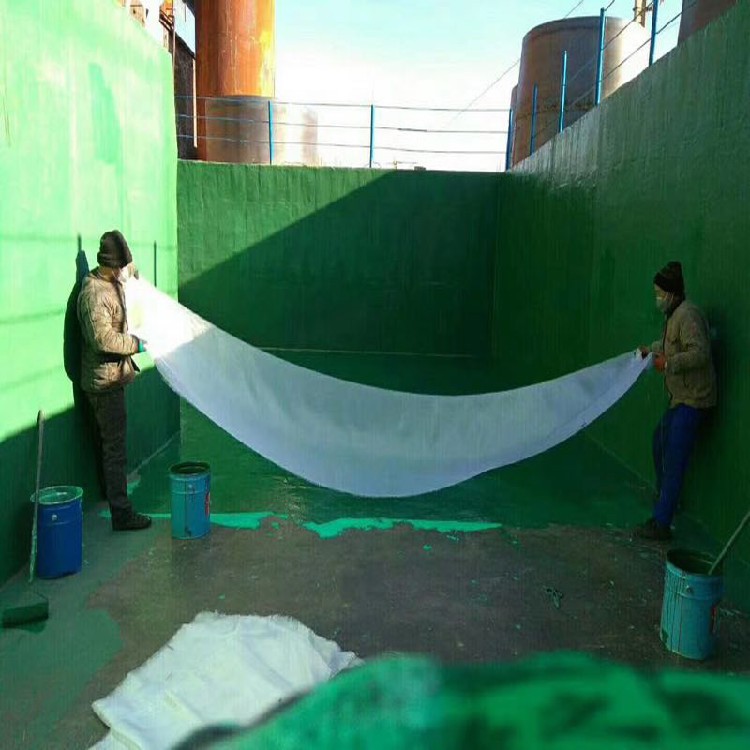

有捻不易浸透環(huán)氧樹脂料，且不易彎曲，故手糊法一般使用無(wú)捻布。裁剪玻璃布用剪刀好使用張小泉裁縫剪刀，開料快，鋒利不折布。環(huán)氧樹脂大料要比底料粘稠，用稀釋劑適當(dāng)調(diào)整，粘度以適合浸透布眼為準(zhǔn)，粉料添加用200到300目石英粉，酸性環(huán)境使用硫酸鋇粉，添加量不要超過(guò)40%，T31固化劑依然根據(jù)環(huán)境溫度在15%-25%之間，佐涂防腐經(jīng)驗(yàn)25度常溫時(shí)T31為20%，固化劑與樹脂要充分?jǐn)嚢杈鶆?，建議使用電動(dòng)攪拌器機(jī)械攪拌，時(shí)間為10分鐘為宜。使用毛滾毛刷等涂刷工具，次序?yàn)槟z料-鋪布-糊布抹平-再上膠料，搭接縫寬不少于10CM。

那么玻璃鱗片防腐流掛的原因是什么？
施工的人說(shuō)：是材料原因，別人的材料都是一樣的施工，一樣的噴，為什么不流掛，就你們家的流掛了？油漆商說(shuō)：是施工原因，我們材料在其他客戶那都沒(méi)有流掛，在你們這就流掛這么嚴(yán)重，施工有問(wèn)題。各說(shuō)各有理，然而玻璃鱗片涂料流掛其實(shí)跟材料和施工都是密不可分的，如果玻璃鱗片涂料抗流掛性能夠好，只要施工不是太爛，很難刷出流掛，反過(guò)來(lái)，只要施工技術(shù)夠好，涂料不要太差，也可以避免流掛。
