晶閘管的工作原理：
1、晶閘管具有單向?qū)щ娦裕赫驅l件：A、K間加正向電壓，G、K間加觸發信號；
2、晶閘管一旦導通，控制失去作用：若使其關斷，降低UAK或加大回路電阻，把陽電流減小到維持電流以下；
晶閘管的結構：晶閘管由四層半導體材料構成，它有三個：陽，陰和門。晶閘管是在晶體管基礎上發展起來的一種大功率半導體器件，在電路中用文字符號為“V”、“VT”表示（舊標準中用字母“SCR”表示）。

晶閘管的使用注意事項：選用晶閘管的額定電壓時，應參考實際工作條件下的峰值電壓的大小，并留出一定的余量；
1、選用可控硅的額定電流時，除了考慮通過元件的平均電流外，還應注意正常工作時導通角的大小、散熱通風條件等因素。在工作中還應注意管殼溫度不超過相應電流下的允許值；
2、使用可控硅之前，應該用萬用表檢查可控硅是否良好。發現有短路或斷路現象時，應立即更換；
3、嚴禁用兆歐表（即搖表）檢查元件的絕緣情況；
4、電流為5A以上的可控硅要裝散熱器，并且所規定的冷卻條件。為散熱器與可控硅管心接觸良好，它們之間應涂上一薄層有機硅油或硅脂，以幫于良好的散熱；
5、按規定對主電路中的可控硅采用過壓及過流保護裝置；
6、要防止可控硅控制的正向過載和反向擊穿。

晶閘管(SCR)
晶體閘流管簡稱晶閘管,也稱為可控硅整流元件(SCR),是由三個PN結構成的一種大功率半導體器件。在性能上,晶閘管不僅具有單向?qū)щ娦?而且還具有比硅整流元件更為可貴的可控性,它只有導通和關斷兩種狀態。
晶閘管的優點很多,例如:以小功率控制大功率,功率放大倍數高達幾十萬倍;反應極快,在微秒級內開通、關斷;無觸點運行,無火花、無噪聲;,成本低等。因此,特別是在大功率UPS供電系統中,晶閘管在整流電路、靜態旁路開關、無觸點輸出開關等電路中得到廣泛的應用。
晶閘管的弱點:靜態及動態的過載能力較差,容易受干擾而誤導通。
晶閘管從外形類主要有:螺栓形、平板形和平底形。

平板可控硅
SEMIKRON賽米控平板可控硅
IR/Vishay平板可控硅
eupec/Iinfineon英飛凌平板可控硅
PROTON普拉動平板平板可控硅

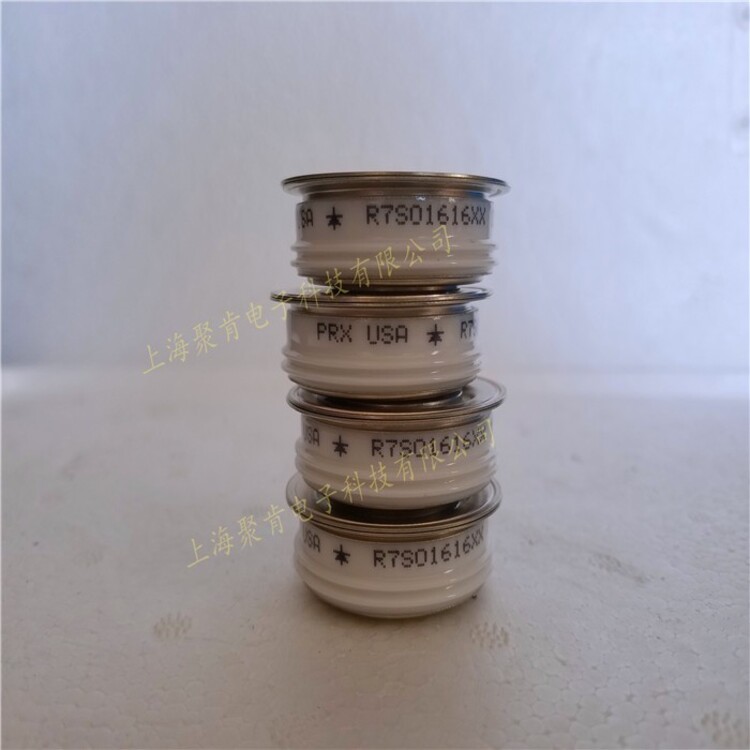

PRX平板可控硅
WESTCODE西碼平板可控硅
DYNEX丹尼克斯平板可控硅
POSEICO平板可控硅
ABB平板可控硅
Siemens西門子平板可控硅
三菱平板可控硅
東芝平板可控硅
三社平板可控硅
電磁爐、變頻器、逆變器、UPS電源、EPS電源、開關電源、電機控制、變焊機、固態繼電器、有源濾波器、風力發電設備、工業傳動裝置、電梯或傳動設備、機車與列車用電源、電能表、照明電器等各種產品上。

名稱：平板式可控硅的制作方法
技術領域：
本實用新型涉及一種平板式可控硅。
背景技術：
可控硅又稱晶間管，晶間管整流器具有耐壓高、容量大、、控制特性好、體積小、壽命長等諸多優點，發展迅猛。在世紀應用中，大功率晶間管整流裝置一般采用平板式可控硅，其特點是可作雙面冷卻。目前大功率平板式可控硅的封裝普遍采用陶瓷外殼的封裝結構形式，雖然陶瓷材料能夠絕緣、耐熱，但因?yàn)樘沾晒に囈姿椤㈦s質難控制等特點，其加工要求非常高，且封裝時需要經過焊接在內的多道工序，工藝復雜，成本高，封裝后良率偏低，返工需破壞性地拆封。
電磁爐、變頻器、逆變器、UPS電源、EPS電源、開關電源、電機控制、變焊機、固態繼電器、有源濾波器、風力發電設備、工業傳動裝置、電梯或傳動設備、機車與列車用電源、電能表、照明電器等各種產品上。

可控硅(Silicon Controlled Rectifier) 簡稱SCR，是一種大功率電器元件，也稱晶閘管。它具有體積小、、壽命長等優點。在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備。它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用?？煽毓璺謫蜗蚩煽毓韬碗p向可控硅兩種
