美國ARRA微型連續可調衰減器

型號：微型連續可調衰減器

品牌：ARRA

美國ARRA微型連續可調衰減器1-18GHz

ARRA微型連續可調衰減器簡介：

這些單元代表了*完整的微型連續可變衰減器系列。大多數型號的重量為2或3盎司，適用于所有類型的軍*應用。由于衰減是以非接觸方式實現的，因此這些單元提供了無磨損性能和高可靠性。

應用

標準形式非常適合可以設置衰減，然后鎖定并長時間不移動的應用。面板安裝版本非常適合需要前面板調整并通過輸出電源進行監控的應用。

轉數計數撥盤非常適合需要校準或重置參考的面板安裝應用。

數字計數器版本執行與計數轉盤相同的任務，但分辨率更高。T&D選項都可以通過使用校準圖進行校準。訂購CT或CD選項。

可選功能

標準衰減器封裝，即2191和3651型，具有帶鎖緊螺母的非平移1/4“直徑軸。它們在不到20圈內實現完全衰減。

為了保持多功能性，該衰減器還有其他3個封裝。要這些選項，請在型號前加上P表示面板安裝版本，T表示轉數計數版本，D表示數字計數器版本。訂購選項后，標準表格2191更改為面板安裝型表格4321、轉數計數型表格4319或數字計數器型表格0-3345。標準表格3651變?yōu)槊姘灏惭b型表格4322，計數型表格4320或數字計數器型表格0-3346。

通用技術規格

射頻功率：平均5瓦，峰值3千瓦

連接器：SMA母頭標準

溫度范圍：-55°C至+85°C

可復位性：0.1 dB或更好

材料：主體-鋁/連接器-不銹鋼

表面處理：符合MIL-C-22750的ARRA藍色

安裝規定：所有模板都有螺紋孔或通孔

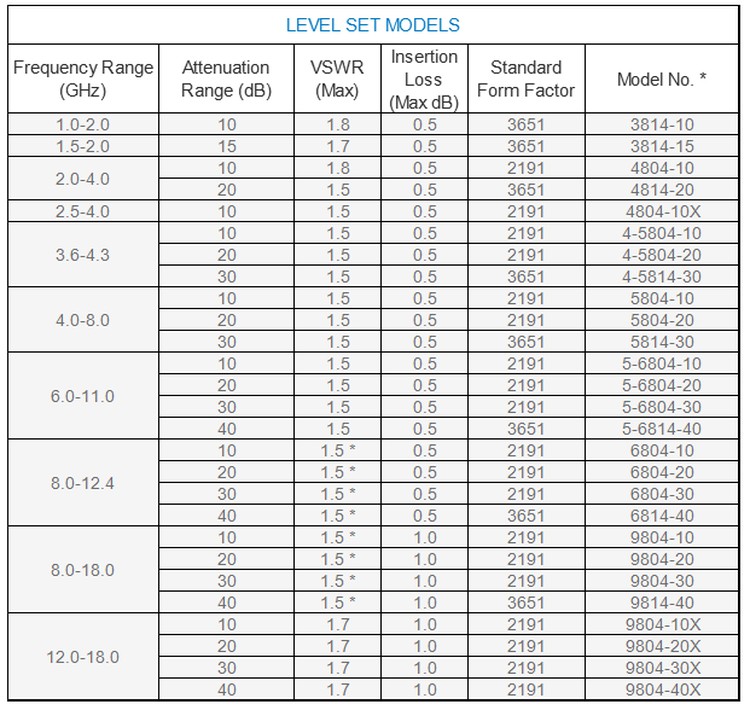

美國ARRA微型連續可調衰減器具體選型規格表：
