PGZ鑄鐵鑲銅閘門安裝技巧

一、閘門結構合理,便于安裝,操作簡便,靈活,易于管理、耐腐蝕。二、使用范圍及用途:閘門是水利水電工程中各種渠道上的控制性設備,廣泛應用于中小型水利水電、市政給排水工程、水產養殖、農田灌溉等水利工程。它是用于開啟控制水位,。

三、結構及特點: ??閘門由閘板、閘框、壓板、止水銷、吊鼻等組成。按結構形式分為:PGZ整體式和組合式兩種。閘門在啟閉機的作用(手動和電動)下,使閘板在閘框的止水面上上下下滑動,完成開放和關閉的過水孔口,閉緊止水銷可使止水面有效貼合,以中水效果,實現良好的止水目的。安徽渠道閘門啟閉機 供應電話 。每米長度的滲水量不超過0.03升/秒。

四、閘門的安裝與調整: 1、在閘門安裝前,檢查各部連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應以加固。

2、檢查主立框與附框、主立框與橫框、閘板與閘框連接的止水面是否有錯位,如有錯位則松動聯結螺栓將止水面調整在同一平面內。

3、閘門需要整體安裝,嚴禁拆開安裝。

4、安裝調整,閘門的一期工程基礎布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位,穿好各調整螺栓并擰緊,找好閘門前后、左右的正確位置,找直找平,用拉線加以固定,然后調整螺栓與工程鋼筋焊接,再用塞尺檢測確保各止水面的間隙在0.3mm以下,***后可進行二期澆注。

閘門是裝于溢流壩、岸邊溢洪道、泄水孔、水工隧洞和水閘等建筑物的空口上,用以調節流量,控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等,是水工建筑物的重要組成部分。在水閘工程中,閘門是主體部分,常占擋水面積的大部。閘門又分為平板閘門和弧形閘門.

1、在用戶在安裝鑄鐵閘門前,要檢查豎框與橫框之間、閘板與閘板之間(指多塊閘板組合的閘門)的連接螺絲,是否在運輸裝卸中引起松動,它們的接茬是否錯牙,要調整成一個平面,檢查閘板與閘槽的間隙,閘槽與閘板的間隙不大于0.08mm,如有間隙可以調節閉緊裝置。上緊各連接螺栓。

2、當我們在安裝時閘門整體豎入預留槽,在兩邊立框的下面墊上調整墊(嚴禁墊下橫梁),兩立框用手動葫蘆和斜拉立穩,將閘門找直找平,各地腳孔內串上地腳螺栓,調節好閘門的位置,支好模板進行二期澆注。

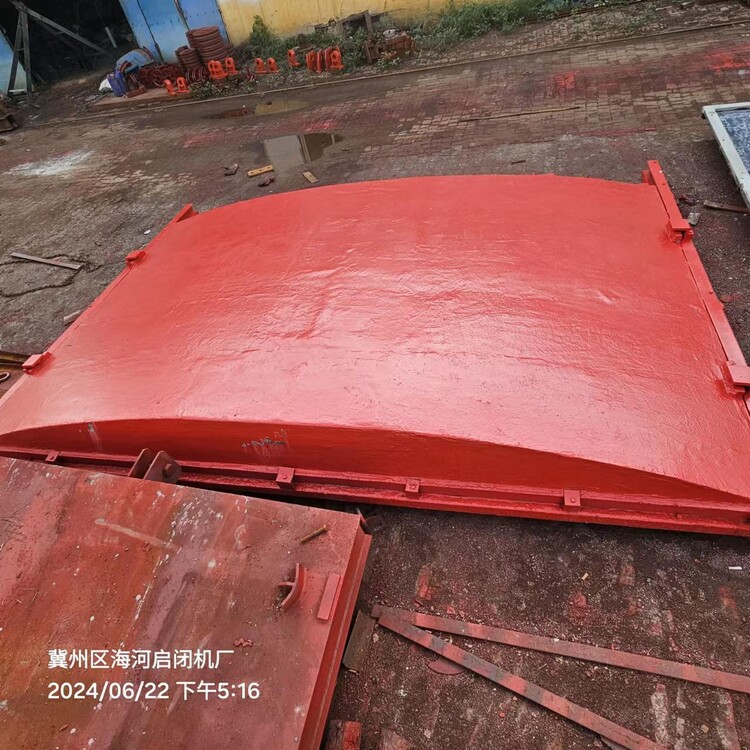

PGZ鑄鐵拱形閘門安裝與調整
1、在閘門安裝前,檢查各部連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應以加固。 ?

?2、檢查主立框與附框、主立框與橫框、閘板與閘框連接的止水面是否有錯位,如有錯位則松動聯結螺栓將止水面調整在同一平面內。采用需要整體安裝,嚴禁拆開安裝。 ??

3、安裝調整,閘門的一期工程基礎布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位,穿好各調整螺栓并擰緊,找好閘門前后、左右的正確位置,找直找平,用拉線加以固定,然后調整螺栓與工程鋼筋焊接,再用塞尺檢測確保各止水面的間隙在0.3mm以下,***后可進行二期澆注。 ?

?2、關于鑄鐵拱形閘門的檢測方法: ?

?1、閘門應按圖示位置安裝、閘板設于迎水面。

2、閘板壓向門框允許壓力0.1MPa。 ?

?3、閘板壓離門框允許壓力0.02MPa。

4、密封工作部位滲漏量不太于1.24L/min.m。 ?

?3、鑄鐵閘門的日常使用與養護 ??

1、在啟閉時應注意閘板的上、下極限位置,以免損壞閘門或啟閉機。如果在啟閉機過程中如有異常情況應立即停止使用并及時檢查處理。 ?

?2、在使用中應進行機器部件進行防銹處理,并定期在止水面上抹黃油,以啟閉時閘板與閘框的止水結合面光滑。閘門關閉時在距底面100mm處,將閘門暫停1分鐘,利用門底激流沖底槽內的雜物后再將閘門關閉.
