電壓12-24量程0-40信號多種可選顯示機械顯示

HSWH自收繩水位計（帶機械顯示）應用恒力彈簧平衡原理，由恒力裝置及編碼器等部件組成。當被測水位高度發生位置變化時，水對浮子的浮力變化，彈簧組件轉動，收進或放出鋼絲繩，帶動編碼器轉動，輸出當前水位的相應高度。

儀器的內置式RS485數字通信接口（選裝），具備選址、選通功能，能以二線制方式遠距離傳輸信息，在一對雙絞線信號線上可以驅動或接收多臺水位（或閘位）傳感器，實現遙測組網。

廣泛使用于對江河湖泊、水庫、船閘、水庫、水電站、水文站、水廠、以及石油化工等地表水或地下水的水位測量。

打開水位計防塵罩，將固定輪子的扎帶剪斷，再將浮子擰在蓋上后慢慢放入水中（不得快速往下扔），等待浮子靜止
水位計編碼器的輸出線聯結測試儀，或觀察顯示值，輕輕將鋼絲繩稍稍拉離測輪，使測輪轉動時鋼絲繩不隨之而動，轉動測輪在編碼器輸出值與實際水位值相一致時將鋼絲繩輕輕掛到測輪上。
則安裝調試工作完成。

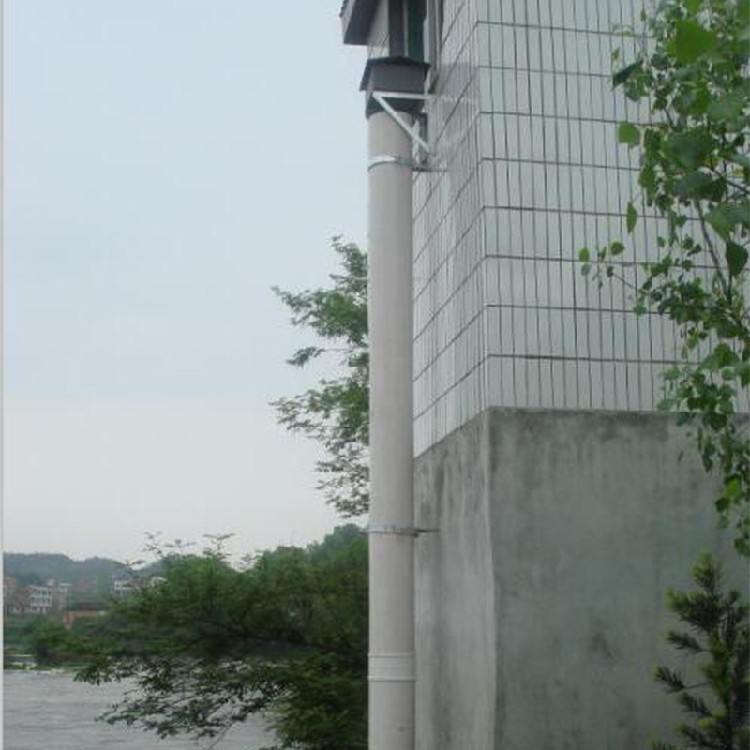

為了確保儀器的長期正常運行，請用戶根據實際需要安裝一個防雨罩，該防雨罩有防塵、防雨、防雷功能。將防雨罩用螺絲固定在已調好的傳感器井口安裝支架上。

格雷碼接口（19芯航空插頭）： 1—13為數據D0-D12，19為公共端。
模擬量接口（6芯航插）


通信接口（選裝）
格雷碼輸出（B）
RS485接口：MODBUS-RTU協議（M）
4～20mA模擬量信號輸出（A）
使用環境
環境溫度：-30℃～85℃
相對濕度；<95%(40℃)
尺寸：外形尺寸：長304寬197高303mm
底板安裝固定孔：長275mmx寬150mm，4-M5x25螺釘
電源電壓：12-24VDC
