包裝規(guī)格25千克防腐性能耐酸堿，耐高溫固化劑比例100:2型號(hào)901/907用量0.3千克附著力1級(jí)使用方法輥涂噴涂批刮

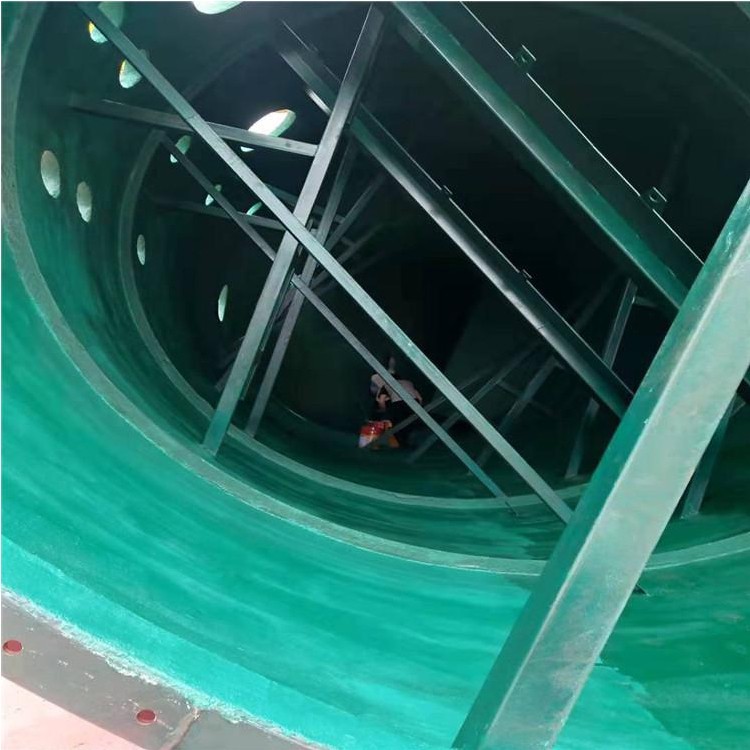

玻璃鱗片膠泥涂層是一玻片狀填料為骨料，添加各種功能提那家及混配成膠泥狀或涂料防腐材料，佐涂玻璃鱗片膠泥在經(jīng)設(shè)備或人工按照一定的施工流程，涂敷在被防護(hù)基體表面而形成的防腐蝕保護(hù)層。
耐磨層的涂抹施工過程與鱗片膠泥的施工過程相同，即采用涂抹磙壓法施工。抹涂磙壓施工作業(yè)是通過作業(yè)人員用抹子、灰刀等工具按一定厚度要求和一定的涂抹方向涂抹到被防護(hù)的表面，再經(jīng)過壓磙（方向統(tǒng)一）壓光、除泡壓實(shí)、壓平按規(guī)定方向疊壓排列后固化成型。
E.耐磨層材料的配比如下：耐磨膠液量：耐磨顆粒（70～140目精制耐磨粉）：固化劑：促進(jìn)劑=100：240：2：0.2 耐磨層配制過程如下：稱取一定量的耐磨膠液量，按比例加入精制耐磨粉攪拌均勻后加入促進(jìn)劑，促進(jìn)劑攪拌均勻后再加入固化劑攪拌2-3分鐘，待固化劑攪拌均勻后進(jìn)行涂抹施工。
有捻不易浸透環(huán)氧樹脂料，且不易彎曲，故手糊法一般使用無捻布。裁剪玻璃布用剪刀好使用張小泉裁縫剪刀，開料快，鋒利不折布。環(huán)氧樹脂大料要比底料粘稠，用稀釋劑適當(dāng)調(diào)整，粘度以適合浸透布眼為準(zhǔn)，粉料添加用200到300目石英粉，酸性環(huán)境使用硫酸鋇粉，添加量不要超過40%，T31固化劑依然根據(jù)環(huán)境溫度在15%-25%之間，佐涂防腐經(jīng)驗(yàn)25度常溫時(shí)T31為20%，固化劑與樹脂要充分?jǐn)嚢杈鶆?，建議使用電動(dòng)攪拌器機(jī)械攪拌，時(shí)間為10分鐘為宜。使用毛滾毛刷等涂刷工具，次序?yàn)槟z料-鋪布-糊布抹平-再上膠料，搭接縫寬不少于10CM。

，不同的涂料廠家的油漆由于配方差異，原材料差異，技術(shù)水平高低不一樣，抗流掛性能必然不一樣，噴漆經(jīng)驗(yàn)豐富的噴漆師傅一噴就知道，某些品牌油漆閉著眼睛噴都不留掛，而有些油漆稍微不注意就流掛了，這就是區(qū)別。2.影響油漆本身抗流掛性能的因素很多，如：體積固體份、粘度、流平性、表面張力、殘留溶劑的揮發(fā)速率和殘留溶劑的溶解能力、溶劑揮發(fā)速度、施工流變性等，眾多因素影響油漆本身抗流掛性能，但是這次因素綜合考慮，如： 粘度高則抗流掛性好，但是不利于施工及流平； 提高溶劑揮發(fā)速度可避免流掛，但是溶劑揮發(fā)速度過快會(huì)降低油漆流平性和潤濕性，影響漆膜光澤、致密性等；施工流變性中，我們希望噴涂施工的時(shí)候油漆粘度低些，一旦施工完成后我們又希望粘度可以迅速提高，從而避免流掛，
