思茅QPQ卷揚式啟閉機的卷筒 QPQ卷揚啟閉機上的滑輪

卷揚機使用時的注意事項
1、卷筒上的鋼絲繩應排列整齊,如發現重疊和斜繞時,應停機重新排列,嚴禁在轉動中用手、腳拉踩鋼絲繩。此外,鋼絲繩不許完全放出,*少應保留三圈。

2、鋼絲繩不許打結、扭繞,在一個節距內斷線超過10%時,應予更換。
3、作業中,任何人不得跨越鋼絲繩;物體提升后,操作人員不得離開卷揚機;休息時,物件或吊籠應降至地面。
4、作業中,司機、信號員要同吊起物保持良好的可見度,司機與信號員應密切配合,服從信號統一指揮。
5、嚴禁超載使用,即超過*承載噸數。

6、使用過程中一定要注意不要出現打結、壓扁、電弧打傷、化學介質的侵蝕現象。
7、不得直接吊裝高溫物體,對于有棱角的物體要加護板。
8、使用過程中應經常檢查所使用的鋼絲繩,達到報廢標準應立即報廢。
9、作業中如遇停電情況,應切斷電源,將提升物降至地面。
10、工作中要聽從指揮人員的信號,信號不明或可能引起事故時應暫停操作,待弄清情況后方可繼續作業。

思茅QPQ卷揚式啟閉機的卷筒 QPQ卷揚啟閉機上的滑輪

QPQ卷揚啟閉機上的滑輪

鑄鐵滑輪材質應不低于GB/T9439中的HT200,鑄鋼滑輪材質應不低于GB/T11352中的ZG230-450,繩槽兩側加工后的壁厚不得小于設計名義尺寸,繩槽表面粗糙度不低于Ra12.5mm。當滑輪直徑大于600mm時,宜采用鋼板軋制成型的焊接結構。鑄造滑輪的軸孔內不應焊補。加工后的軸孔表面允許面積不超過25mm2。深度不超過1mm的缺陷,缺陷數量不超過3個,且任何相鄰兩缺陷的間距不小于50mm,缺陷邊緣應磨鈍。繩槽表面或端面的單個缺陷面積在清除到露出良好金屬后不大于100mm2,深度不超過該處名義上壁厚的10%,同一個加工面上不多于2處,可焊補。焊補后不應進行熱處理,但應磨光。滑輪若缺陷超過以上規定,應報廢。滑輪上有裂紋時,不應焊補,應報廢。裝配好的滑輪應能用手靈活轉動。

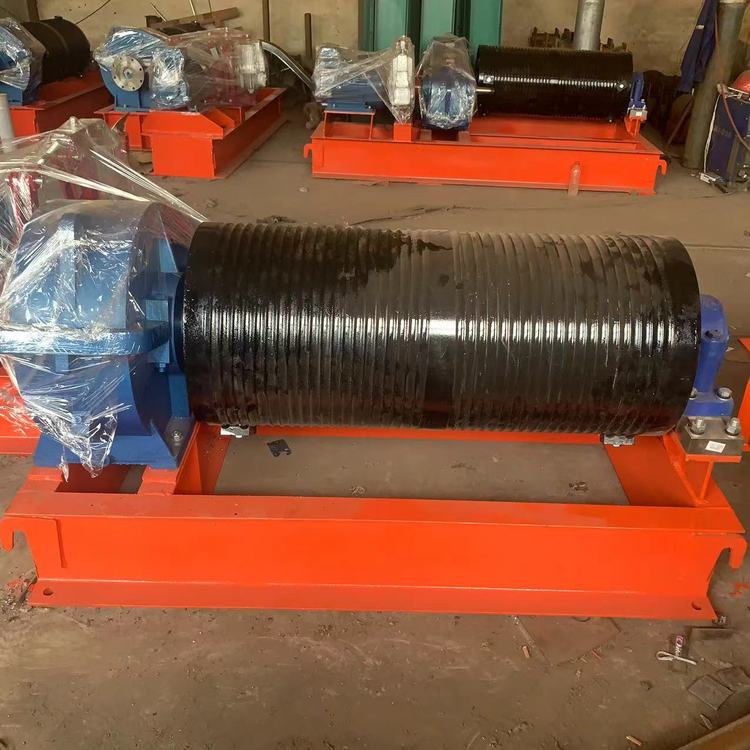

QPQ卷揚式啟閉機的卷筒

如果啟閉機上的鑄鐵卷筒材質應不低于GB/T9439中的HT200,鑄鋼卷筒材質應不低于GB/T11352K R zg230-450,卷制焊接卷筒材質應不低于GB/T699中的Q235B,加工后的各處壁厚不應小于名義厚度。卷筒繩槽底徑公差應不大于GB1801中的h10,對于雙吊點中高揚程啟閉機,其卷筒繩槽底徑公差應不大于h9。

卷揚式啟閉機主要由電動機、聯軸器、傳動軸、交油制動器、減速器、開式齒輪、卷筒、滑輪系、電器控制箱及機架組成,具有結構緊湊承載能力大,緊急情況下啟閉迅速等優點。

本產品分為固定式、移動式,并有單吊點和雙吊點供用戶選用。

其規格型主要有:QPQ型普通卷揚式啟閉機、QPK型快速卷揚式啟閉機、QPG型高揚程卷揚式啟閉機、QHQ型弧門卷揚啟閉機、QPT型移動式卷揚啟閉機。根據用戶需要可加設手搖裝置。以上產品啟閉噸位為3-160T,可與平板、弧形閘門配套使用。

適用于大、中、小型水庫、河流及水利水電工程項目中。

QPQ、QPK安裝注意事項;

?1、安裝時底座地基應牢固平整,留有底腳螺絲的位置,啟閉機到位后,找平澆灌成型。
?2、先將鋼絲繩繞在平衡輪上,繩長兩邊均分,通過動滑輪組把鋼絲繩繞上去,同時把兩端固定在卷筒端部。
