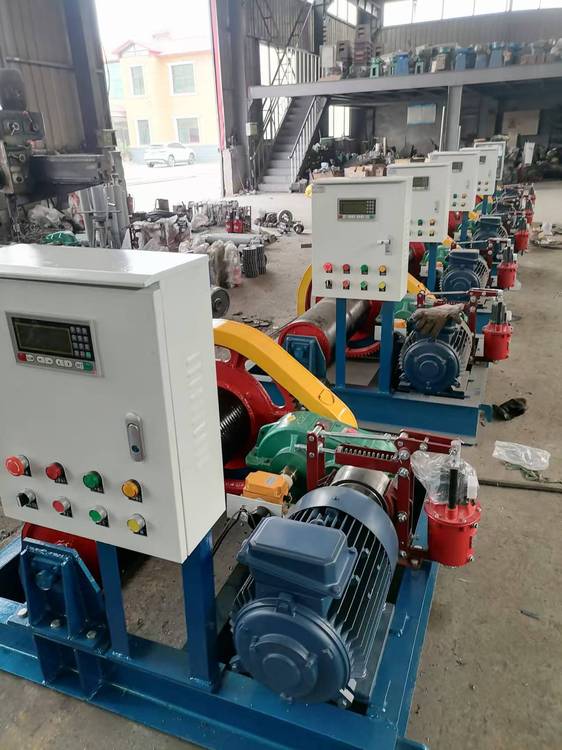

蘇州雙吊點卷揚式啟閉機, QPQ雙吊點、移動卷揚式啟閉機

主要產品有(一)螺桿手搖式啟閉機3T-30T:手推帶鎖式、全封閉式0.3-5T,螺桿側搖式0.5-5T,手電兩用式螺桿啟閉機3T-100T(單、雙吊點)。(二)QPQ、QPK、QPG、QHQ單吊、雙吊點、移動卷揚式啟閉機6-100T。(三)鑄鐵閘門、高壓鑄鐵閘門、球墨鑄鐵閘門、鎳鉻合金鑄鐵閘門、鑲銅鑄鐵閘門、拍門、潮門、鋼制閘門、不銹鋼閘門等。(四)各種規格止水橡皮及伸縮縫橡膠帶。

卷揚式啟閉機有多種型號:QPQ型普通卷揚啟閉機、QPK型快速卷揚啟閉機、QPG型高揚程卷揚啟閉機、QPT型臺車式卷揚啟閉機。卷揚式啟閉機分為:平門卷揚式啟閉機;弧形門卷揚式啟閉機;雙吊點卷揚式啟閉機;快速卷揚式啟閉機;移動式臺車啟閉機;雙吊點卷揚式啟閉機分為:集中驅動和單驅動兩種;卷揚式啟閉機手搖、電動兩用式規格分為:5噸、8噸、12.5噸、16噸、25噸;電動式規格分為:40噸、63噸、80噸、100噸、125噸、160噸、200噸,根據用戶水利工程設計要求,還可生產雙吊點卷揚式啟閉機,該機是一種水利工程機械,廣泛用于水利工程閘門的啟閉,是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫(水閘、堤壩、隧道、管 道)等進水、退水閘的配套機械,山區、平原有、無電地區均可使用。

卷揚啟閉機上的滑輪
鑄鐵滑輪材質應不低于GB/T9439中的HT200,鑄鋼滑輪材質應不低于GB/T11352中的ZG230-450,繩槽兩側加工后的壁厚不得小于設計名義尺寸,繩槽表面粗糙度不低于Ra12.5mm。當滑輪直徑大于600mm時,宜采用鋼板軋制成型的焊接結構。鑄造滑輪的軸孔內不應焊補。加工后的軸孔表面允許面積不超過25mm2。深度不超過1mm的缺陷,缺陷數量不超過3個,且任何相鄰兩缺陷的間距不小于50mm,缺陷邊緣應磨鈍。繩槽表面或端面的單個缺陷面積在清除到露出良好金屬后不大于100mm2,深度不超過該處名義上壁厚的10%,同一個加工面上不多于2處,可焊補。焊補后不應進行熱處理,但應磨光。2*50KN卷揚式啟閉機 現貨供應。
滑輪若缺陷超過以上規定,應報廢?；喩嫌辛鸭y時,不應焊補,應報廢。裝配好的滑輪應能用手靈活轉動。
卷揚式啟閉機的卷筒
如果啟閉機上的鑄鐵卷筒材質應不低于GB/T9439中的HT200,鑄鋼卷筒材質應不低于GB/T11352K R zg230-450,卷制焊接卷筒材質應不低于GB/T699中的Q235B,加工后的各處壁厚不應小于名義厚度。卷筒繩槽底徑公差應不大于GB1801中的h10,對于雙吊點中高揚程啟閉機,其卷筒繩槽底徑公差應不大于h9。
鑄鐵卷筒和焊接卷筒應經過時效處理,鑄鋼卷筒應退火處理。鑄造卷筒加工面上的局部砂眼、氣孔其直徑小于8mm,深度小于4mm,在每200mm長度內不多于1處,在卷筒全部加工面上的總數不多于5處,允許不焊補。鑄造卷筒缺陷在清除到露出良好金屬后,單個缺陷面積小于300mm2,深度不超過該處名言壁厚的20%,同一斷面和長度200mm的范圍內不多于2處,總數量不多于5處,允許焊補。焊補后不需進行熱處理,但需磨光。卷筒缺陷清除到露出良好金屬后,單個缺陷面積大于300mm2或缺陷深度超過該處名言壁厚的20%,缺陷總數量多于5處或同一斷面長度200mm的范圍內多于2處,應報廢。卷筒上有裂紋時,應報廢。2*50KN卷揚式啟閉機 現貨供應。

 蘇州雙吊點卷揚式啟閉機, QPQ雙吊點、移動卷揚式啟閉機

卷揚式啟閉機的聯軸器

齒輪聯軸器齒面及齒溝不允許焊補,齒面的局部砂眼、氣孔等缺陷其長、寬、深都不超過模數的20%,且數值都不大于2mm,距離齒的端面距離不超過齒寬的10%,聯軸器有這種缺陷的齒數不超過3個時,可認為合格,但應將缺陷邊緣磨鈍。聯軸器軸孔表面不允許焊補,軸孔內的單個缺陷面積不超過25mm2,深度不超過該處名義壁厚的20%,缺陷數量不超過2處,且相鄰兩缺陷的間距不小于50mm,可認為合格,但應將缺陷的邊緣磨鈍。聯軸器其他部位的缺陷在清除到露出良好金屬后,單個面積不在于200mm2,深度不超過該處名義壁厚的20%,且同一加工面上不多于2個,允許焊補。聯軸器缺陷超過上述規定或出現裂紋時,應報廢聯軸器鑄鋼件加工前應進行退火處理。彈性聯軸器的組裝應符合GB/T5014的規定,齒輪聯軸器的組裝應符合JB/T8854.1的規定。卷揚啟閉機的制動輪與制動器
制動輪外圓與軸孔的同軸度公差應不低于GB/T1184中8級;制動輪工作表面的粗糙度應不大于Ra1.6um。制動面的熱處理硬度應滿足HRC35~HRC45。加工后的制動面上不允許有砂眼、氣孔和裂紋等缺陷,也不允許焊補。軸孔表面不允許焊補,軸孔內的單個缺陷的面積不超過25mm2,深度不超過4mm,缺陷數量不超過2處,且相鄰兩缺陷的間距不小于50mm時,可認為合格,但應將缺陷的邊緣磨鈍。如缺陷超過上述規定或出現裂紋時,應報廢。其他部位的缺陷在清除到露出良好金屬后,單個面積不大于200mm2,深度不超過該處名義壁厚的20%,且同一加工面上不多于2個,允許焊補。制動輪組裝后在松閘狀態下,徑向跳動公差不大于GB/T1184中的T9級。制動器組裝時,制動帶與制動輪的實際接觸面積不得小于總面積的75%。

卷揚式啟閉機的機架(概念、制作)
         卷揚式啟閉機機架主要用于安裝啟閉機各組成部件,并將荷載傳遞給基礎,啟閉機正常運行,其特點是機加工量大,制造尺寸精度要求高。該機機架外形尺寸設計要求各加工面平面度誤差不大于0.5mm,各加工面之間相對高度誤差不大于lmm。普通機床不能滿足加工要求,有特定銑床來完成加工,整臺銑床由床身導軌、銑削動力頭和墊塊組成。床身導軌的長度大于所加工機架的長度,當兩個加工面間的高差超過動力頭的調節范圍時,可用已在磨床上加工好的墊塊來調節高度,整個銑床可以根據需要放置在不同的位置。在銑削前,先將機架放在平臺上,劃出機架的攔腰線,然后用水平儀、高度尺、米尺分別測出攔腰線的高度以及待加工面相對攔腰線的高度差,從而測出待加工面的加工余量,同時還綜合考慮其余各加工面的加工余量。進行銑削時,動力頭與銑刀盤的中心線垂直于待加工面,具體工藝可分為粗銑和精銑兩道工序,粗銑后留1~2mm的加工余量,這樣加工出來的機架無論是各加工面間的相對高度還是光潔度都有較好的。采用此辦法加工所需要的時間比其它方法加工所需要的時間短,效果十分理想。2卷筒卷筒外形尺寸根據需要設定,簡體壁厚根據外型尺寸而定,粗糙度Ra3.2,采用鑄鋼ZG270—500,分段鑄造后焊接成一體。卷筒焊接成形后,對接焊縫應進行無損探傷檢驗,并進行高溫退火熱處理,消除應力,穩定組織,為筒體加工精度做好準備。加工時主要:①卷筒壁厚均勻,各處筒壁厚度差不超過8mm;②卷筒外圓與內軸孔同軸度不超過0.3mm;③卷筒與大齒輪連接的凸外緣與卷筒內孔的同軸度不超過0.3mm,垂直度不超過0.6mm。為了卷筒壁后均勻,在加工前應注意檢測其壁厚值是否超差,若偏差較大,可采用借中心的方法予以調整。為了卷筒內外圓的的同軸度,應在卷筒外圓加工完畢后,以外圓為基準鏜出卷筒內孔。為了開式齒輪的嚙合間隙,應特別注意卷筒凸外緣與大齒輪止口的公稱尺寸,二者之間的公差不宜過大,避免嚙合間隙一側過大而另一側過小,同時注意卷筒凸外緣端面與卷筒外圓的垂直度。這樣才能大齒輪的外徑與卷筒軸同心,從而在裝配中開式齒輪副嚙合間隙的一致性
