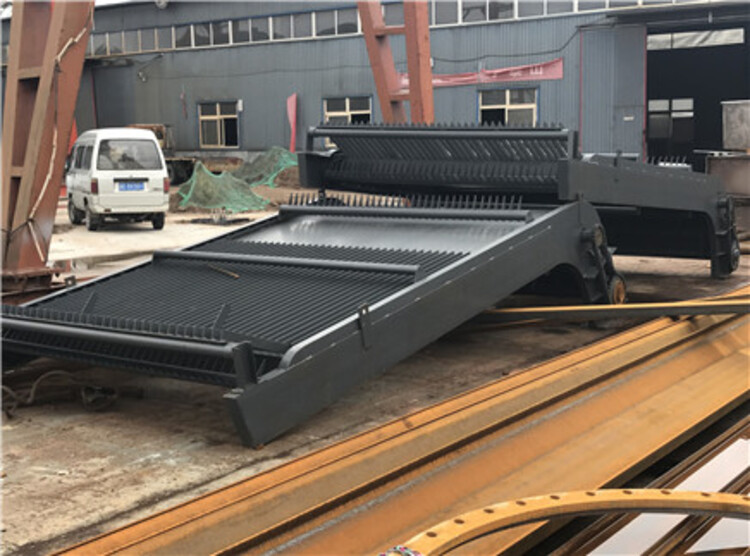

回轉式格柵清污機結構:

回轉式格柵清污機是將攔污和清污結合為一體的固定式連續清污設備。它主要有柵體、清污耙(齒耙)、傳動系統三個部分組成。根據引水道底污物的情況,有時在柵體底部增設輔助柵。

(1)柵體部分

由支承框架、柵面、導軌組成。三者構成傳動系統的骨架,并攔截水流中的漂浮物,使其不進入前池。

(2)清污耙(齒耙)

清污耙均布安裝在繞柵體回轉的板式滾子鏈上,其間距按污物的多少而確定,一般間距在1.5m-2m左右,耙齒中心距與柵條中心距相同。滾子鏈沿導軌繞柵體回轉,帶動齒耙沿柵面運動。

(3)傳動部分

傳動系統主要有:電動機、行星擺線針輪減速機、主動鏈輪、驅動鏈(套筒滾子鏈)、輪軸組等組成。輪軸組由從動鏈輪、傳動軸、牽引鏈輪、板式滾子和調節螺栓調節。支撐在左右調節軸承支架上的傳動軸兩端的牽引鏈輪與板式滾子鏈嚙合,使?jié)L子鏈沿導軌回轉。為使兩滾子鏈同步張緊,在左右調節軸承上設置了調節螺桿。

(4)頭架結構

傳統回轉式格柵清污機的驅動裝置布置在柵體頭架的左側或右側,由傳動支架支撐,整體焊接在清污機的頭架上,當污物的尺寸過長或過高時,隨齒耙上升到柵體的頂部后,有時會發生同傳動支架及減速機相干涉的矛盾。

針對傳統清污機在處理超長(污物寬度超過洞口凈寬)、(污物高度超過減速器機架高度)污物時難以解決的問題,新開發了回轉式格柵清污機。該型清污機取消了傳動支架,驅動裝置直接安裝在清污機山體內部。清污耙在繞柵體回轉工作時,就完全消除了由傳動支架及減速機帶來的空間障礙,能夠正常去除,不影響清污機工作。該機結構合理,外形美觀,并且由于清污機采用隱身式結構,電機防護問題也迎刃而解,大大提高了電機的戶外防護能力。

清污機主要技術特點:

1.具有移動式多工位在線自動清污功能,清污能力強,操作性能好。

2.清污耙斗與格柵齒槽可靠嚙合,有效清除柵面污物;采用倒鉤梯形耙齒,有效防止耙斗在提升過程中污物脫落。

3.耙齒啟閉機構設計特,在清污機機身及攔污柵任意位置均可打開或閉合;耙斗能以*傾角開啟卸污,確保卸污干凈。

4. 清污機橫向行走自動定位精度高,對位偏差<2mm。

5.清污裝置(耙斗)在清污過程中,動作準確可靠,清污。

(1).耙斗下降,準備進行清污,此時耙斗斗底呈張開狀態。

(2).耙斗下降到孔口高程后,耙斗斗底自動閉合,斗齒在機械杠桿力的作用下,插入攔污柵柵面。

(3).耙斗上升,刮除附著在攔污柵面上的污物,在清污過程中,耙斗處于自鎖的狀態下,斗底不會打開。

(4).耙斗卸污,耙斗上升到頂部卸污點時,斗底自動打開,卸去斗中的污物。

6. 整機采用PLC可編程序控制器實現清污機橫向行走定位、耙斗升降清污卸污的全過程自動控制。

7. 電氣、機械安全保護措施完善,兼?zhèn)渎暪鈭缶?

8. 各驅動電機均設有過流、過熱保護,運轉過載時各電機自動停止并發出故障報警信號;

9. 耙斗運行設有清污極限深度與卸污極限高度、打開極限分度和閉合極限角度保護開關,確保運行可靠;

忻州3*20米回轉式格柵清污機  攔污柵價格

產品通用技術要求 1)柵條間隙根據污水種類、流量、代表性雜物種類和大小來確定,一般選取范圍如下:機械清柵:3~25mm;人工清柵:5~15mm;篩網:0.1~2mm。 2)在大中型污水站,應設置兩道機械格柵:道為粗格柵:10~40mm,第二道為細格柵:3~10mm。在小污水站,設置一道格柵即可,柵條間隙應為3~15mm。 3)過柵流速:污水在柵前渠道內的流速應控制在0.4~0.8m/s,經過格柵的流速應為0.6~1.0m/s。過柵水頭損失與過柵流速相關,一般應控制在0.1~0.3m之間。柵后渠底應比柵前相應降低0.1~0.3m。 4)格柵有效過水面積按流速0.6~1.0m/s計算,但總寬度不小于進水管渠寬度的1.2倍,格柵傾角應為45°~75°,如果為人工格柵則采用安裝角度30°~60°。 5)格柵設置工作臺,臺面應高出柵前*水位0.5m,臺上應設安全和沖洗設施。工作臺兩側過道寬度不應小于0.7m。臺正面寬度,當采用人工清渣時,不應小于1.2m,當采用機械清渣時,不應小于1.5m。 6)格柵間應設置機器通風設施,常用的有軸流排風扇。如果污水中含有有毒氣體則格柵間應設置有毒有害氣體的檢測與報警系統。大中型格柵間應安裝吊運設備,便于設備檢修和柵渣的日常清除。 7)格柵的耙齒、鏈節長時間浸泡在水中,為了防止腐蝕生銹,一般選用高強度塑料或不銹鋼制成。

一、回轉式機械格柵工作原理
回轉式機械格柵是由一種特的耙齒裝配成一組回轉鏈,在電機減速器的轉動下經鏈輪傳動驅耙齒鏈,進行回轉運動。耙齒鏈的下部浸沒于排水溝槽中,當耙齒按工作方向運動時每排橫軸耙齒即把液體中的固態顆粒或稱雜物從液體中分離出來。按水流方向耙齒鏈類同于網柵,在耙齒鏈橫軸上裝配的柵隙可以根據不同條件進行選擇,當耙齒鏈反流體中的固態物質分離后可以水流暢通流過,整個工作過程是連續的。
二、回轉式機械格柵特點與使用條件
回轉式機械格柵的*優點是自動化程度高,分離,動力小,無噪音,耐腐蝕性能好,在無人看管的情況下連續穩定工作,為了電機安全,在減速器輸出端的鏈輪盤上設計安裝了過載安全銷,可以避免設備超負荷工作。由于該設備機構合理,在設備工作時,自身具有一定的凈洗能力,一般不會發生堵塞現象,所以日常維修工作量很小。
三、回轉式機械格柵應用范圍:
1、給水水廠取水點的進水口處。
2、電廠冷卻水進水口處。
3、原毛洗毛回洗的篩分。
4、市政管渠道的雜物篩分。
5、城市及小區污水處理的預先篩分。
6、織印染廢水、化工廢水、屠宰廢水、皮毛制革廢水、造紙廢水處理的前級篩分以防堵塞水泵。
7、釀酒、榨糖、豆類食品加工廠的廢渣分離。
8、可以作為水果、水產、糧食加工工藝中水洗或是渣物分離設備。
