RN3001/SG43AW11FB1B3Z阻旋料位開關可根據被測物的比重大小進行扭力調整

更新時間：2022-11-28 [舉報]

RN 3001/SG 43 AW11FB1B3Z阻旋料位開關可根據被測物的比重大小進行扭力調整

基本參數

電源： 220VAC(A),110VAC(B),12VAC(C) 50/60Hz

消耗功率：4W

接點容量： 5A/250VAC

葉片轉速：1R.P.M

耐電壓：AC 1500V×1minute

測量扭矩：1.0 N·m

適用比重：0.5g/cm3以上

工作溫度：-20~80℃/高溫型 -20~400℃

工作原理

阻旋式料位開關之葉片是利用傳動軸與離合器相接，在未接觸物料時，馬達保持正常運轉；當

葉片接觸物料時，馬達電源斷開并停止轉動，機構同時輸出一接點信號表示料位已到設定高

度。

安裝注意事項

1．水平安裝時，建議將開關以水平向下呈15℃～20℃的夾角安裝，以減少物料的沖擊。

2．接線盒入線口朝下，電纜固定螺母鎖緊。

3．送電時應確認使用電壓正確。

4．被控制線路負載與開關接點容量相匹配。

5．安裝產品附近應避免有架橋破壞器或振動馬達，。

6．開關安裝避免靠近入料口，以減少下料損壞葉片及誤動作；若開關安裝在靠近入料口處，請?jiān)陂_關上方200mm處加裝一2"寬的保護擋板。

7．各產品安裝時根據其型號不同，選擇水平安裝和垂直安裝。

8．軸長可調型開關在現場解體安裝時，萬向接頭與傳動軸聯接時，鎖緊螺母涂上缺氧膠，然后

再用扳手鎖緊。

9．現場安裝、維護遵守“斷電源后開蓋”的警告語。

10．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。

11．被測介質的溫度不應超過產品標簽中標明的溫度。

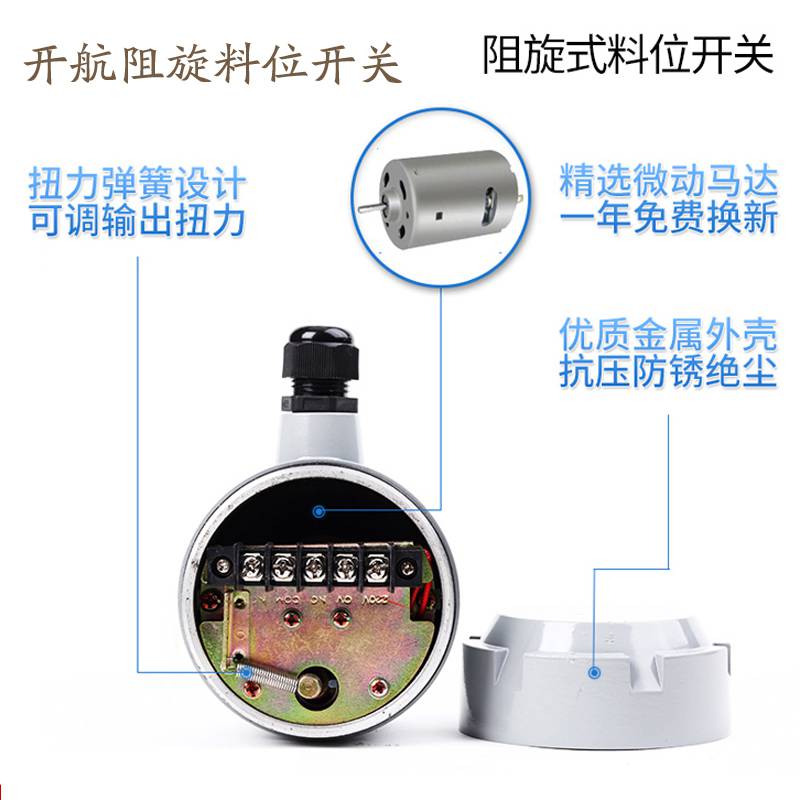

扭力調整

1．用戶可根據被測物的比重大小進行扭力調整。當被測物比重大時，可將彈簧扭力調至Z強的位置，此時葉片的靈敏度較差；被測物比重愈小時，可將彈簧調至愈弱，則葉片的靈敏度較好。

2．具體方法：打開接線盒，將扭力彈簧靠近多孔一端拿出，根據需要插入對應的孔中（靠近端子臺的孔扭力Z弱）。

l 注意在使用過程中扭力彈簧的扭力，請勿隨意更換，以免造成誤動作。
