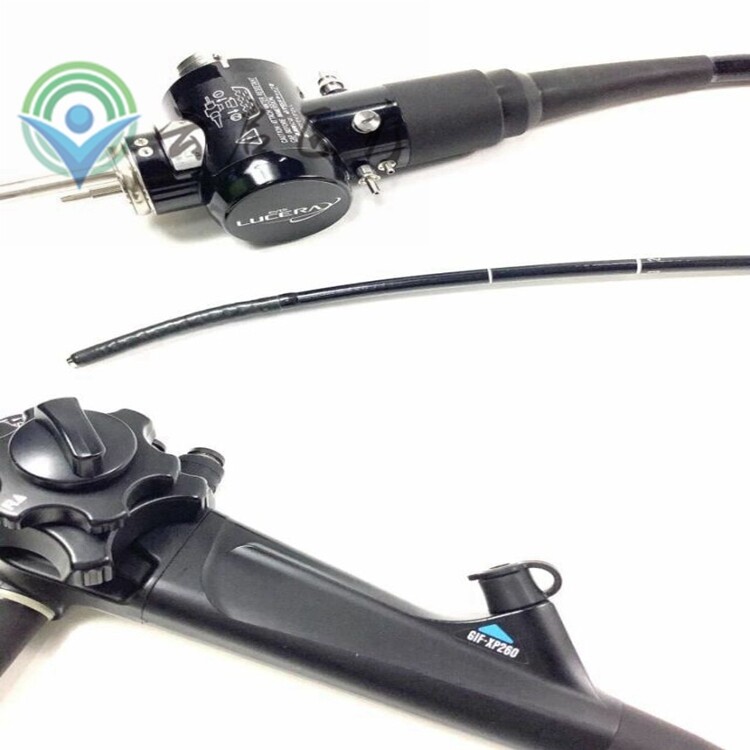

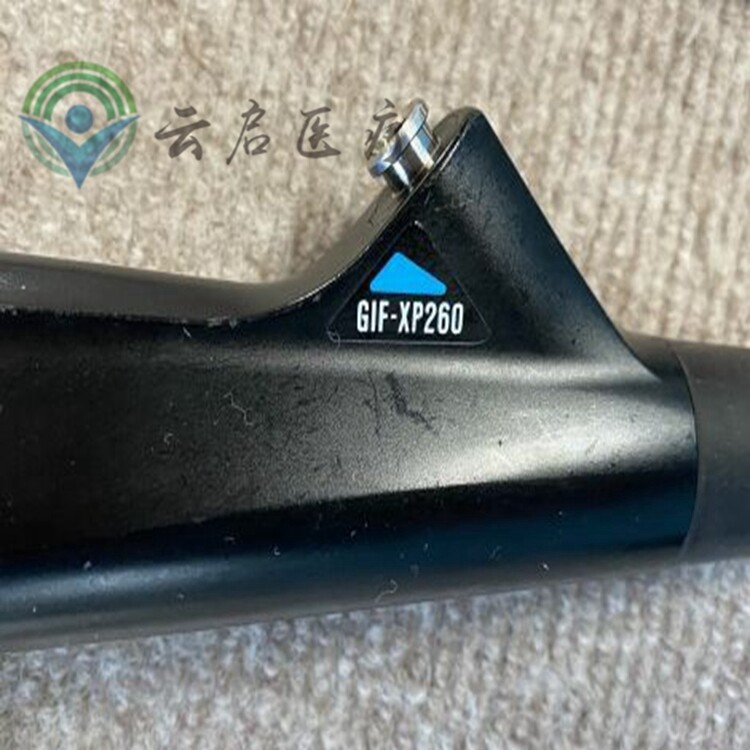

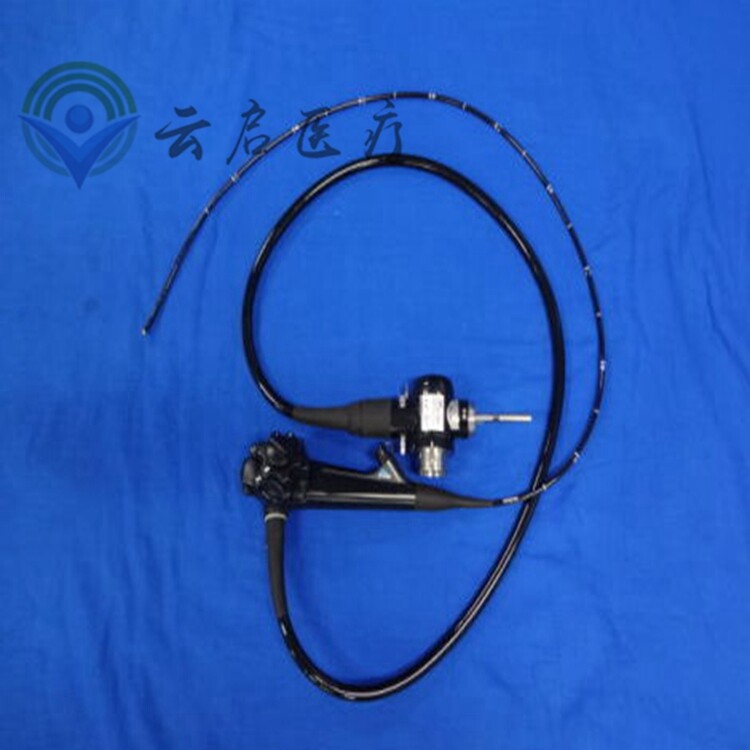

OLYMPUS奧林巴斯GIF-XP260 電子胃鏡使用中角度不夠維修

廣州云啟醫療有限公司從事醫療維修多年，致力于進口/國產的設備維修及保養。品牌包括：奧林巴斯，狼牌，史托斯，史賽克，美敦力，蛇牌，富士能，愛爾康等。維修中心擁有一支的維修隊伍，并經過的培訓，技術力量雄厚。我們的意愿是向您提供的產品和的服務。用心堅持

，及時準確誠信，是公司發展以來不變得原則。云啟醫療在此歡迎新老客戶來電咨詢，相信我們的熱情服務和的維修能夠與國內企業/公司/機構建立長期的合作關系。

維修各種軟性內窺鏡，包括電子鏡及纖維鏡；

可維修軟鏡主流品牌：OLYMPUS（奧林巴斯），F(xiàn)UJINON（富士），PENTAX（賓得）WOLF（狼牌），STORZ(史托斯)等。

可維修軟鏡的種類：胃鏡、腸鏡、十二指腸鏡、支氣管鏡、膽道鏡、鼻咽喉鏡、膀胱鏡、腎鏡等。

常見故障及解決方案：

常見故障 解決方案

鋼絲固定件脫焊 重焊固定件

角度不夠 調角度

橡皮漏水 換橡皮

噴嘴堵塞 換噴嘴

鉗子管折、漏水 換鉗子管

插入管皺折、漏水 換插入管

按鍵失靈 換按鍵開關

吸引不力,漏水 換吸引座

導光管老化 換導光管

螺旋管脫 換螺旋管

旋鈕漏水 換旋鈕或O型圈

抬鉗失靈 換抬鉗器

光束斷 換光束

調硬度失靈 重新調試

鋼絲斷 換鋼絲

黑點多 換像束

沒圖像 換CCD

軟鏡噴嘴堵塞的故障分析及維修

   噴嘴堵塞是軟鏡。常見的故障之一，如果醫護人員在日常使用內鏡當中，不注意清洗送水送氣管道，就很容易造成噴嘴堵塞，嚴重的還會導致水氣管堵塞。當噴嘴或水氣管堵塞了，醫生使用鏡子時就不能利用噴嘴清洗鏡頭，影響到觀察效果，造成誤診的后果?，F(xiàn)本人介紹一下噴嘴堵塞的具體原因，日常護理的注意事項及簡單的一些維修方法，以供維修者和醫務人員參考。

1.故障現象  軟鏡先端部上有個噴嘴，噴嘴的方向是正對鏡頭，噴嘴是連接著水氣管的。噴嘴堵塞或水氣管堵塞是，水和氣都沖不了鏡頭，導致鏡頭被污垢遮住，造成視野模糊。

2.故障原理  造成噴嘴堵塞或水氣管堵塞的原因很簡單，就是沒有及時清洗管道，或消毒前沒有清洗。一方面，當醫生在操作鏡子時一般都要不斷地送水和送氣，這樣才能夠管道的暢通，特別是遇到病人大出血和體內異物多的時候，假如不及時沖洗，就會造成贓物倒流進去管道或堵塞管口了。另一方面，當護士消毒鏡子時，假如消毒前沒有對水氣管道進行清洗或清洗時間不夠，直接就進入消毒程序。這樣的話，消毒水就會跟人體的蛋白質凝固成結晶，堵住噴嘴或水氣管。所以日常操作和維護鏡子時一定要細心注意每個步驟，才能防止噴嘴或水氣管不會出現堵塞現象。

3.故障檢修與分析  當水氣管堵塞時，一般要拆開操作部的水氣接口，用導絲從操作部那邊通水氣管。OLYMPUS的水管和氣管在彎曲部位置上通過一個三通跟會合成一條管，而氣管是直通，而水管不是直通的，導絲過不去，因此水管是通不了的。假如用高壓打水沖也通不了，就要整條水氣管更換了。

當噴嘴堵塞時，新型號的噴嘴由于比較大，拆出來可以自行想辦法通通。舊型號和一些外觀已經變形的基本上需要換新的噴嘴了。以下是更換噴嘴的步驟：

1. 用一號小一字螺絲刀擰松噴嘴螺絲(40型以上多有一個鞘),螺絲不用松出來；

2. 將噴嘴取出；

3. 用加壓按鈕送水,沖洗水氣管道,直到出現很強的一條水流,且送氣時氣泡很大,然后將水氣管中剩余水排出；

4. 用鑷子夾鏡頭紙?zhí)蚓凭?清潔管道口,直到無污垢；

5. 再次試送水送氣,防止有污垢掉管道里；

6. 再用鑷子夾鏡頭紙?zhí)蚓凭鍧嵐艿揽冢?/p>

7. 用鑷子夾住新噴嘴,用小螺絲刀點小許固定黑膠(KE45B)涂于噴嘴的直管部一圈,小心放進管口內,用鑷子背面把噴嘴出口壓低至管口邊,用手摸噴嘴口感覺不刮手,且噴嘴出口要正對IG蓋玻璃,然后擰緊噴嘴固定螺絲,在噴嘴邊緣和螺絲孔處補膠；

8. 試送水、送氣，要求水流是一條直線沖灑鏡面，且水流覆蓋鏡面 90%，送氣時氣泡要很大，如沒達到要求，重復以上步驟；

9. 再次補膠,在白熾燈下烘15分鐘,再次檢查送水送氣效果。

4.小結  更換噴嘴在軟鏡維修中只算是一種小修，但是。常見，主要是醫護人員平時不注意一些細節，所以才出現該種故障。這種維修基本可以在醫院里做，建議鏡子出現噴嘴堵塞時，醫護人員不要自行拆卸，以免損傷到其它零件，小修變成大修，。好。一時間聯系維修站，請人員進行維修。

一：內窺鏡的分類：

1.纖維鏡

纖維鏡是由纖維鏡體和冷光源組成，鏡體一般含目鏡、手輪、鉗道口、導光束接口、導光束、導向束、有些產品還含有送水孔、閉孔器等。目前常見的有支氣管鏡，簡稱支纖鏡。

2.電子鏡

電子鏡包括軟鏡和硬鏡。軟鏡由鏡體（俗稱攝像頭）、攝像主機、顯示器組成。其中導光束與鏡體固定連接，攝像頭CCD組件位于鏡體先端插入部。配有攝像頭、攝像主機和顯示器的纖維鏡，結構與電子軟鏡類似。硬鏡由鏡體、攝像主機、顯示器、各種硬管鏡頭、鏡鞘、操作手件、手術器械等組成。

軟鏡常見故障

1．鉗道管漏水：是由于使用活檢鉗等附件不當造成鉗道破損。

2．導管束斷：使用年限較長，彎曲管不良造成。

3．彎曲角度不到位：鋼絲前端斷：使用年限長，磨損造成。

4．彎曲角度不到位：鋼絲后端脫焊和使用一定時間后鋼絲變長（在彎曲好的情況）。

5．彎曲橡皮漏水：碰傷造成比較多，更換橡皮即可。

6．噴嘴堵塞：清洗不干凈，更換噴嘴。

7．導像束黑點多或龜裂：纖維鏡使用年限長或保養不當造成。

8．電子內窺鏡鏡頭模糊：具體故障需經漏水測試，烘干，拆鏡檢查仔細判別才能定如何維修。

9:電子鏡打角度時有網狀出現：使用年限長CCD根部導線斷造成。

軟鏡維修種類：

維修電子內鏡：電子胃鏡、電子腸鏡、電子支氣管鏡、電子膽道鏡、電子喉鏡、電子十二指腸鏡、電子小腸鏡、電子結腸鏡、電子腹腔鏡等。

維修纖維內鏡：輸尿管軟鏡、纖維支氣管鏡、纖維膽道鏡、纖維喉鏡、纖維胃鏡、纖維小腸鏡、纖維結腸鏡、血管內腔鏡、纖維乙狀結腸鏡和直腸鏡等。

軟鏡維修品牌：

Olympus奧林巴斯、PENTAX賓得/潘太克斯、Fujinon富士能、WOLF狼牌、STORZ斯托斯、Stryker史塞克等。

維修范圍和等級：

電子內窺鏡及纖維內窺鏡維修實行分級修理，分 A 級、 B 級、 C 級、 D 級四個級別，具體如下： 　　

A 級：維修包括像素/ CCD、LG、先端、物鏡、彎曲管、橡皮、插入管、鉗子管、水氣管、噴嘴。 　　

B 級：維修包括物鏡、先端、彎曲管、橡皮、插入管、鉗子管、水氣管、噴嘴。 　　

C 級：維修包括彎曲管、橡皮、插入管、鉗子管、水氣管、噴嘴。 　　

D 級：更換彎曲橡皮、噴嘴，焊鋼絲、調角度，密封圈漏水等。

OLYMPUS ENF-VT2鼻咽喉鏡 橡皮穿孔漏水

設備名稱：OLYMPUS ENF-VT2鼻咽喉鏡

檢測故障：橡皮穿孔漏水 插入管有劃痕

維修方案：1.:換橡皮/2.換插入管 橡皮

維修周期：7個工作日

保修周期：非人為保6個月

OLYMPUS GIF-H170胃鏡 噴嘴堵

設備名稱：OLYMPUS GIF-H170胃鏡

檢測故障：噴嘴堵 小旋鈕磨損 緊澀 吸引座輕微磨損 角度不夠

維修方案：通噴嘴

維修周期：3-5個工作日

保修周期：非人為保3個月

廣州云啟醫療-內窺鏡系統及周邊設備維修

軟鏡主機、軟鏡光源、電子鏡、纖維鏡、攝像系統、攝像頭、氣腹機

高頻電刀、冷光源、超聲刀、動力系統、導光束、手術器械等

維修品牌：MEDTRONIC、STRYKER、SMITH&NEPHEW、LINVATEC、WOLF、STORZ、AESCULAP、Bien-Air、ALCON、NOUVAG、Arthrex、NSK、ZIMMER、WISAP、OLYMPUS、 ACMI、WISAP、Smith＆Nephew、 Rudolf、Xion、GIMMI、Ackerman等信晟、博進等。

維修中小型設備：維修周期一般一周以內，部分設備保修半年。

可提供維修前檢測報價，修復好上機視頻。

詢價請?zhí)峁蚀_型號、故障。
