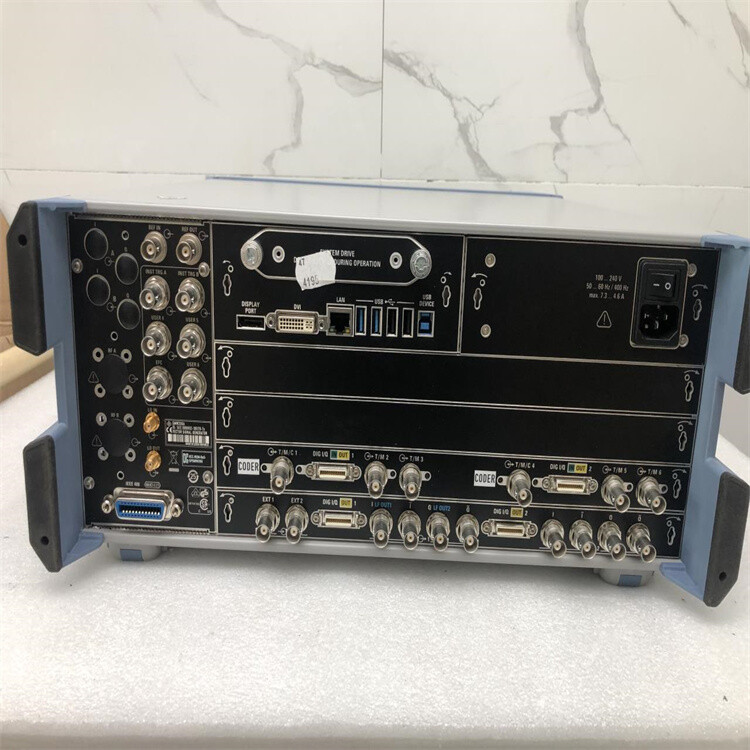

R&S?SMW200A矢量信號發生器主要特點
滿足您的所有要求
頻率范圍介于 100 kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz 或 40 GHz
可選的附加射頻路徑（ 100 kHz 至 3 GHz、6 GHz、12.75 GHz 或 20 GHz）
通用配置： 從單通道矢量信號發生器到多通道 MIMO 接收機測試儀
具有多八個信號源以及多 32 個衰落通道，非常適用于 MIMO、MSR 或 LTE Advanced 應用
采用模塊化體系架構，以便更好地適應手頭上的應用
簡化設置
輕松生成復雜信號
在兩個具有實時編碼器及 ARB 的內部基帶模塊上，多有八個基帶發生器
內部數字增加基帶信號，即便存在頻率及電平偏移
寬帶基帶及矢量信號發生器集于一體
支持所有重要的數字標準，比如 5G 候選空中接口、LTE（高第 12 版）、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、CDMA2000?/1xEV-DO、WLAN IEEE 802.11a/b/g/n/j/p/ac/ad
不需要符合數字標準的單的 PC 軟件
生成適用于模塊、接收機及 DFS 測試的雷達信號場景
LTE 及 3GPP 測試用例向?qū)?，便于根?jù) 3GPP TS 25.141 或 3GPP TS 36.141 輕松進行基站一致性測試
包絡跟蹤及 AM/AM、AM/φM 預失真選件，用于充分測試和驗證 ET 調制器芯片組
將現實帶到實驗室
可選集成式衰落模擬器，用于在高 160 MHz 的帶寬下進行通道仿真
所有重要的衰落場景均已預設
安裝多四個衰落模塊，提供多達 32 個“邏輯”衰減器
使用單個儀器實施所有重要的 MIMO 衰落場景，比如 2x2、3x3、4x4、8x4 及 4x8
支持復雜的應用，比如雙載波 HSPA、LTE 載波聚合以及 MIMO 和多用戶 LTE）
連接 R&S?SGT100A 信號發生器模塊，以多提供八個射頻通道
優化設備
的信號質量，有助于在頻譜和調制測量中確保高度
內部基帶高 2 GHz I/Q 調制帶寬（射頻帶寬）
在 2 GHz 帶寬內，調制頻率響應為 <0.4 dB（測量值）
脈沖調制，開關比為 > 80 dB 以及上升/下降時間為
的頻譜純度（在 1 GHz、20 kHz 偏置下，SSB 相位噪聲通常為 –139 dBc）
相位相參選項，比如用于波束賦形應用
3 GHz、6 GHz 及 12.75 GHz 射頻通道（帶電子衰減器）
加快開發
直觀化操作概念以及智能幫助功能，幫助用戶很快取得成功
關鍵操作元素框圖，直觀呈現信號流
自適應 GUI，提供簡單及復雜場景的概覽
圖形化信號監控，幾乎覆蓋信號流中的每個點
提供完整用戶文件的上下文有關在線幫助系統
SCPI 宏記錄器及代碼發生器，用于通過手動操作步驟生成可執行的遠程控制代碼（比如，針對 MATLAB?、CVI 等）
根據您的需求不斷改進
儀器定制化，以適應幾乎所有的應用
便于改造基帶模塊的插件系統，無需重新校準儀器
可隨時進行軟件升級，只需通過密鑰單快速激活
R&S?SMW200A矢量信號發生器規格：
| 頻率 | ||
| 頻率范圍，射頻通道 A | R&S?SMW-B103 | 100 kHz 至 3 GHz |
| R&S?SMW-B106 | 100 kHz 至 6 GHz | |
| R&S?SMW-B112 | 100 kHz 至 12.75 GHz | |
| R&S?SMW-B120 | 100 kHz 至 20 GHz | |
| R&S?SMW-B131 | 100 kHz 至 31.8 GHz | |
| R&S?SMW-B140/-B140N | 100 kHz 至 40 GHz | |
| 頻率范圍，射頻通道 B（可選，詳見 R&S?SMW200A 數據表了解可能的射頻通道配置） | R&S?SMW-B203 | 100 kHz 至 3 GHz |
| R&S?SMW-B206 | 100 kHz 至 6 GHz | |
| R&S?SMW-B212 | 100 kHz 至 12.75 GHz | |
| R&S?SMW-B220 | 100 kHz 至 20 GHz | |
| 設置時間 | SCPI 模式 | < 1.2 ms，600 μs（典型值） |
| 電平 | ||
| 電平范圍 | 3 MHz ≤ f < 20 GHz | –120 dBm 至 +18 dBm (PEP) |
| R&S?SMW-B131，R&S?SMW-B140/-B140N | –120 dBm 至 +15/+18 dBm (PEP)，取決于射頻 | |
| 設置時間 | SCPI 模式 | < 1 ms，600 μs（典型值） |
| R&S?SMW-B120/-B131/-B140/-B140N/-B220，帶機械步進衰減器轉換 | < 25 ms | |
| 頻譜純度 | ||
| 諧波 | 電平 < 10 dBm，CW | < –30 dBc |
| R&S?SMW-B120/-B131/-B140/-B140N/-B220， f >3.5 GHz | < –55 dBc | |
| 非諧波 | 具有全量程直流輸出的 CW 或矢量調制，電平 > –10 dBm， 載波偏移 > 10 kHz，200 MHz < f ≤ 1500 MHz | |
| 標準 | < –80 dBc | |
| 帶 R&S?SMW-B22 選件 | < –90 dBc | |
| SSB 相位噪聲 | CW，載波偏移 = 20 kHz，f = 1 GHz | |
| 標準 | < –131 dBc，–135 dBc | |
| 帶 R&S?SMW-B22 選件 | < –136 dBc，–139 dBc | |
| CW，載波偏移 = 20 kHz，f = 10 GHz | ||
| 標準 | < –111 dBc，–115 dBc | |
| 帶 R&S?SMW-B22 選件 | < –116 dBc，–119 dBc | |
| 模擬調制 | ||
| 支持的模擬調制模式 | AM，F(xiàn)M（可選），φM（可選），脈沖（可選） | |
| I/Q 調制 | ||
| 射頻調制帶寬 | 具有內部寬帶基帶，“I/Q 寬帶”開 | |
| 300 MHz ≤ f ≤ 2.5 GHz | ±40% 的載波頻率 | |
| f > 2.5 GHz | ±1 GHz | |
| 具有內部 標準基帶，“I/Q 寬帶”開，f ≥ 250 MHz | ±80 MHz | |
| 射頻調制帶寬中的調制頻率響應 | 具有內部寬帶基帶，“I/Q 寬帶”開 | < 1.0 dB，< 0.4 dB（測量值） |
| 寬帶基帶發生器 | R&S?SMW-B9 選件，多可安裝 2 個基帶發生器 | |
| 信號帶寬 | 取決于選件 | 高 2000 MHz |
| ARB 存儲深度 | 取決于選件 | 高 2 Gsample |
| 頻率偏移 | 取決于選件 | 高 -1000 MHz 至 + 1000 MHz |
| 標準基帶發生器 | R&S?SMW-B10 選件，多可安裝 2 個基帶發生器 | |
| 信號帶寬 | 取決于選件 | 高 160 MHz |
| ARB 存儲深度 | 取決于選件 | 高 1 Gsample |
| 頻率偏移 | 取決于選件 | 高 -80 MHz 至 +80 MHz |
| 數字標準 | ||
| 支持的標準及調制系統 | 5G 候選空中接口、LTE 版本 8/9/10/11,12、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、CDMA2000?、1xEV-DO Rev. A/B、 WLAN IEEE 802.11a/b/g/n/j/p/ac/ad、AWGN 等等 | |
| 衰落和 MIMO | ||
| 衰落模擬器 | R&S?SMW-B14 選件，多可安裝 4 個衰落模塊 | |
| 衰落帶寬 | 大 160 MHz | |
| 衰落信道 | 取決于選件 | 多 32 |
| MIMO 衰落場景 | 取決于選件 | 2x2、4x2、2x4、3x3、4x4、8x4、4x8、8x2、2x8、4x2x2 等 |
| 衰落模式 | 取決于選件 | 多通道, 移動延時, 生滅, 高速列車, 雙通道干擾裝置 |
