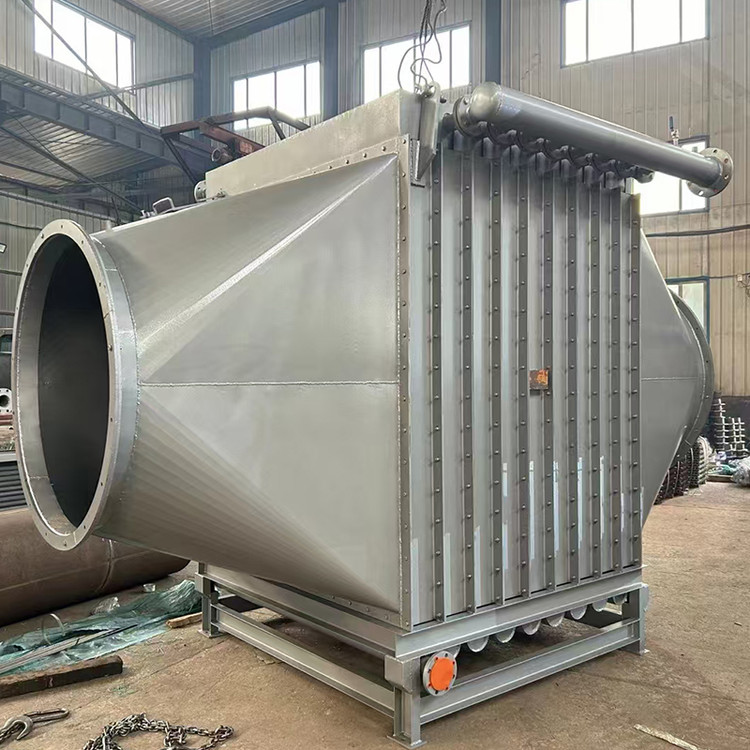

翅片管蒸汽空氣換熱器是一種常見且重要的熱交換設備，在多個領域發揮著關鍵作用。

結構組成

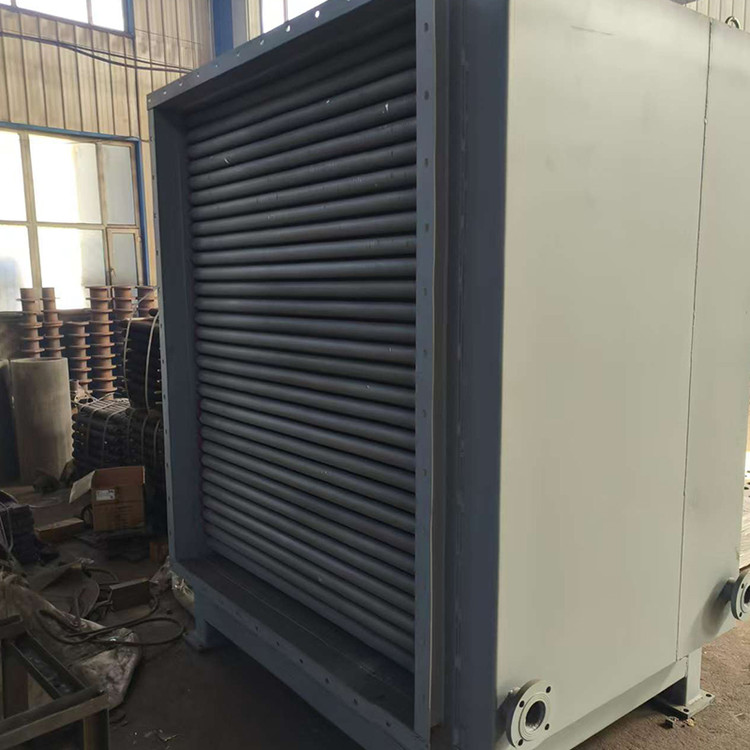

主要由翅片管、管板、殼體、封頭等部件組成。其中，翅片管是核心部件，它是在普通基管（如無縫鋼管、不銹鋼管、紫銅管等）上通過焊接或機械漲管等方式固定翅片。翅片的存在使原本光滑的管外表面變得凹凸不平，大大增加了傳熱面積。

工作原理

以蒸汽作為熱媒，通過在管內流動，熱量通過管壁和翅片迅速傳遞給管外流動的空氣，實現蒸汽與空氣之間的熱量交換，從而加熱空氣。

設計優化

• 優化翅片結構和布局：通過合理設計翅片的形狀、尺寸、間距等，提高傳熱面積和傳熱效率。

• 采用制造工藝和材料：提高換熱器的耐腐蝕性和耐高溫性能，延長設備使用壽命。

應用領域

• 工業領域：廣泛應用于各種工業領域，如車間、廠房、工礦企業等的采暖烘干。在這些場所，可利用蒸汽的熱量加熱空氣，為生產過程提供適宜的溫度環境。

• 農業領域：在蔬菜大棚溫控系統中發揮著重要作用?？梢詫⒄羝臒崃總鬟f給大棚內的空氣，使大棚內保持適宜的溫度，為蔬菜的生長創造良好條件。

• 其他領域：還可用于烘干房、空調系統等，實現空氣的加熱或冷卻。

特點

• 傳熱：通過在管外增加翅片，增大了傳熱面積，從而顯著提高了傳熱效率，能夠快速有效地實現熱量交換。

• 結構緊湊：相比其他類型的換熱器，在相同的換熱能力下，翅片管蒸汽空氣換熱器的結構更加緊湊，占地面積小。

• 適應性強：可根據不同的使用要求和工況條件，選擇不同材質的基管和翅片，以及不同的翅片結構和布局，以適應各種復雜的工作環境。

選型要點

• 傳熱系數：傳熱系數是衡量換熱器性能的重要指標，應根據實際需求選擇傳熱系數較高的產品。

• 翅化比：翅化比和管內外介質的膜傳熱系數有很大關系。如果管內外膜傳熱系數差異較大，應選擇翅化比較大的翅片管。

• 材質選擇：根據使用環境和介質的特性，選擇合適的基管和翅片材質，以確保換熱器具有良好的耐腐蝕性和耐高溫性能。

• 壓力降：翅片的片距主要需考慮積灰、結塵、易清洗等因素，同時要嚴格符合設備對壓力降等要求。在設計時，應計算窄隙流通面與迎風面的比值，從而根據迎面風速計算出空氣質量流速，結合不同溫度空氣的動力黏度，求出摩擦系數。
