集成柵極換流晶閘管IGCT(Intergrated Gate Commutated Thyristors)是1996年問世的用于巨型電力電子成套裝置中的新型電力半導體器件。IGCT是一種基于GTO結構、利用集成柵極結構進行柵極硬驅動、采用緩沖層結構及陽極透明發射極技術的新型大功率半導體開關器件，具有晶閘管的通態特性及晶體管的開關特性。由于采用了緩沖結構以及淺層發射極技術，因而使動態損耗降低了約50％，另外，此類器件還在一個芯片上集成了具有良好動態特性的續流二極管，從而以其特的方式實現了晶閘管的低通態壓降、高阻斷電壓和晶體管穩定的開關特性有機結合.

IGCT使變流裝置在功率、可靠性、開關速度、效率、成本、重量和體積等方面都取得了進展，給電力電子成套裝置帶來了新的飛躍。IGCT是將GTO芯片與反并聯二極管和柵極驅動電路集成在一起，再與其柵極驅動器在外圍以低電感方式連接，結合了晶體管的穩定關斷能力和晶閘管低通態損耗的優點，在導通階段發揮晶閘管的性能，關斷階段呈現晶體管的特性。IGCT具有電流大、電壓高、開關頻率高、可靠性高、結構緊湊、損耗低等特點，而且造成本低，成品率高，有很好的應用前景。采用晶閘管技術的GTO是常用的大功率開關器件，它相對于采用晶體管技術的IGBT在截止電壓上有更高的性能，但廣泛應用的標準GTO驅動技術造成不均勻的開通和關斷過程，需要高成本的dv/dt和di/dt吸收電路和較大功率的柵極驅動單元，因而造成可靠性下降，價格較高，也不利于串聯。但是，在大功率MCT技術尚未成熟以前，IGCT已經成為高壓大功率低頻交流器的優選方案。

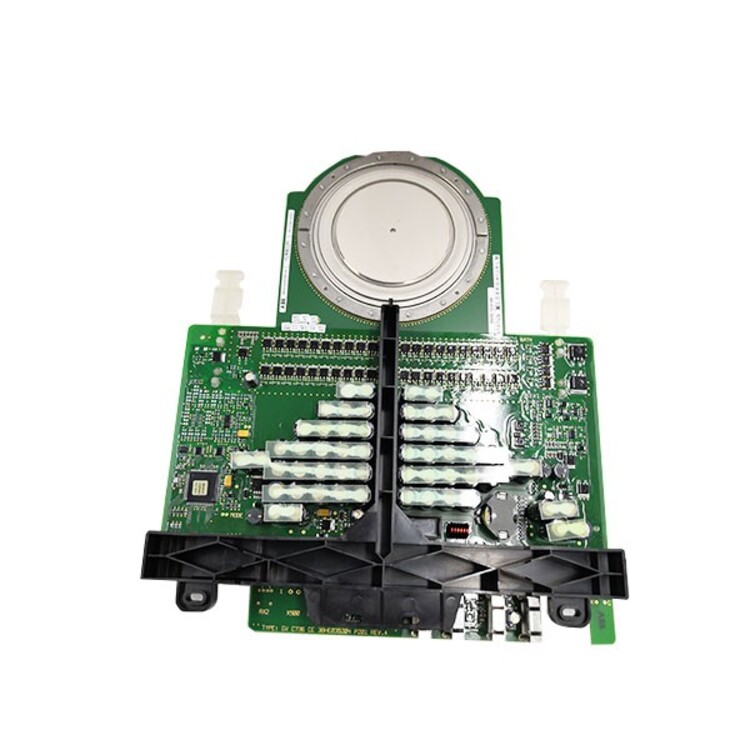

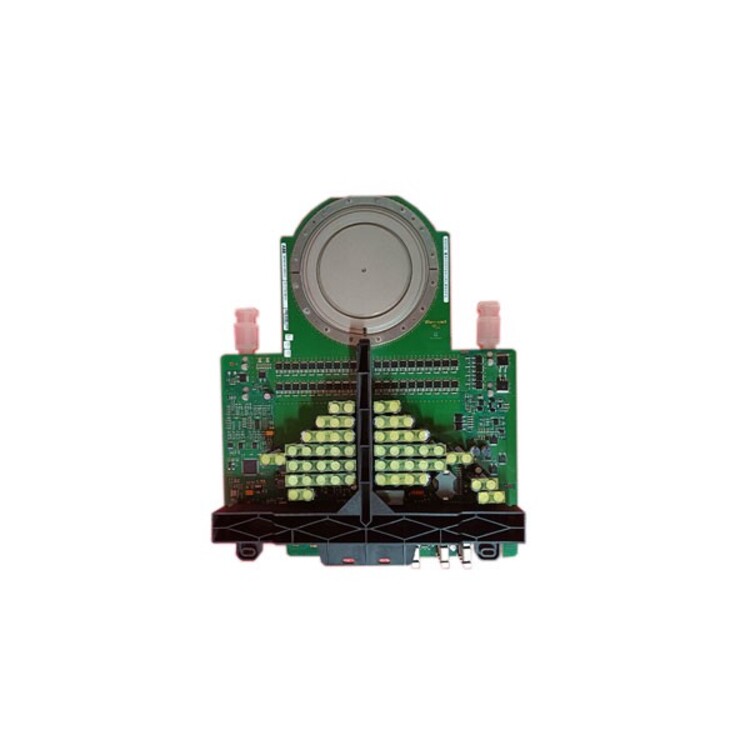

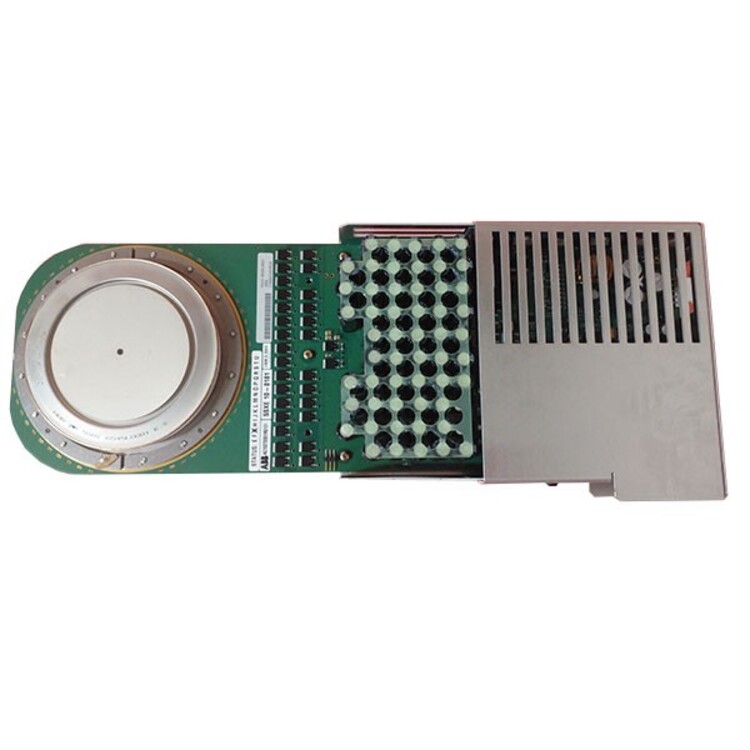

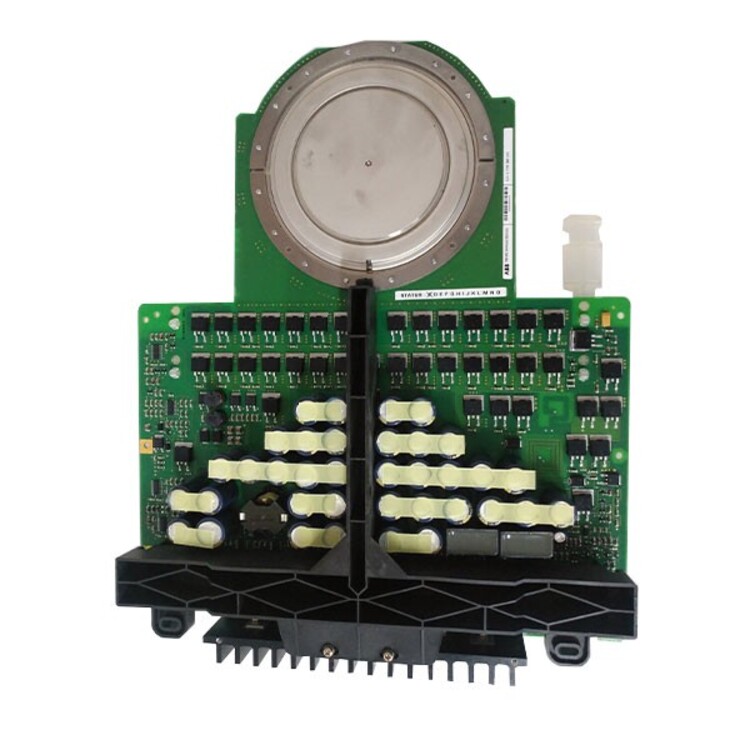

下圖為不對稱IGCT的外形圖.

IGCT與GTO相似，也是四層三端器件，GCT內部由成千個GCT組成，陽極和門極共用，而陰極并聯在一起。與GTO有重要差別的是IGCT陽極內側多了緩沖層，以透明（可穿透）陽極代替GTO的短路陽極。導通機理與GTO完全一樣，但關斷機理與GTO完全不同，在IGCT的關斷過程中，GCT能瞬間從導通轉到阻斷狀態，變成一個pnp晶體管以后再關斷，所以它無外加du/dt限制；而GTO經過一個既非導通又非關斷的中間不穩定狀態進行轉換（即"GTO區"），所以GTO需要很大的吸收電路來抑制重加電壓的變化率du/dt。阻斷狀態下IGCT的等效電路可認為是一個基極開路、低增益pnp晶體管與柵極電源的串聯。

IGCT觸發功率小，可以把觸發及狀態監視電路和IGCT管芯做成一個整體，通過兩根光纖輸入觸發信號、輸出工作狀態信號。IGCT將 GTO技術與現代功率晶體管IGBT的優點集于一身，利用大功率關斷器件可簡單可靠地串聯這一關鍵技術，使得IGCT在中高壓領域以及功率在 0.5MVA～100MVA的大功率應用領域尚無真正的對手。

下表是IGBT,GTO和IGCT三種電力器件的性能比較:

IGCT損耗低、開關快速等這些優點了它能可靠、率地用于300 kVA～10MVA變流器，而不需要串聯或并聯。在串聯時，逆變器功率可擴展到100MVA。雖然高功率的IGBT模塊具有一些優良的特性，如能實現di/dt和dv/dt 的有源控制、有源箝位、易于實現短路電流保護和有源保護等。但因存在著導通高損耗、損壞后造成開路以及無長期可靠運行數據等缺點，限制了高功率IGBT模塊在高功率低頻變流器中的實際應用。因此IGCT將成為高功率高電壓變頻器的功率器件。

一個普通而又平凡的清晨，你在舒適的空調溫度下醒來。打開冰箱，取出食物做一頓美美的早餐；解鎖充好電的手機，查看新的資訊；來到公司后打開電腦，開啟一天的工作。電力悄無聲息地融入你的生活，伴你度過充實的一天。與此同時，來自火電、水電、核電以及風電、光伏發電的電能正被源源不斷地輸送到城市和鄉村，供給傳統的能源、機械、交通、制造產業，以及新興的通信、航天、醫療、材料等高技術產業使用。

但是，來自不同源頭電能的電壓、頻率各不相同，它們就像形態、大小各異的食物，其中高達75%以上的部分都由“廚師”進行修整和加工，經過“烹飪”之后才能由“粗電”變成“精電”，終供擁有不同“口味”的設備使用，滿足復雜的用電需求。這位能夠?qū)崿F(xiàn)電能變換和控制的核心“大廚”便是功率半導體器件。

功率半導體器件也稱電力電子器件，結合不同電路拓?fù)淇梢孕纬筛黝愲娏﹄娮友b置，實現整流、逆變、變頻、調壓等功能。隨著功率半導體技術的不斷，從高壓輸電到城市用電，從工業變頻到醫療器械，從電動汽車的電機驅動到空調、冰箱等家用電器，再到手機、筆記本等數碼產品，功率半導體器件無處不在，與我們的生活密不可分。其中，集成門極換流晶閘管（Integrated Gate Commutated Thyristor，IGCT）器件作為功率半導體器件家族中的年輕成員于1997年被提出，展現出了的發展?jié)摿Γ蔀橹绷麟娋W(wǎng)的“芯”選擇。

回顧IGCT器件的發展史，要從晶閘管說起。晶閘管自從1957年在美國通用公司誕生以來，經過隨后20多年的發展，已經形成了從低壓小電流到高壓大電流的系列產品，早期的大功率變流器幾乎全部采用晶閘管。半個世紀之后，晶閘管憑借其的大容量和可靠性、技術成熟性和價格優勢，依舊在大功率變頻調速、高壓直流輸電（HVDC）、柔性交流輸電（FACTS）等領域中廣泛應用。

到了20世紀70年代后期，晶閘管的一種派生器件——門極可關斷晶閘管（GTO）得到了快速發展。GTO是一種全控型器件，比傳統晶閘管具有更大的靈活性，被廣泛應用于軋鋼、軌道交通等需要大容量變頻調速的場合。但是由于GTO的驅動電路十分復雜且功耗很大，在關斷時還需要額外的吸收電路，因此隨著后來出現的絕緣柵雙極型晶體管（IGBT）、IGCT等器件性能不斷提升，GTO逐漸被取代。
